LSQ-ISOA Close Type Hydraulic Quick Coupling with Ball Locking System and Chrome Plating ISO 7241-A Standard

उत्पाद का विवरण

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1

मूल्य: 2

सबसे अच्छी कीमत पाएं

उत्पाद का विवरण

उत्पाद का वर्णन

प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                Ball Locking System Hydraulic Quick Coupling, ISO 7241-A Standard Hydraulic Quick Connect Coupling, Chrome Plating Quick Disconnect Hydraulic Coupler


प्रतिरूप संख्या।:	LSQ-ISOA	यांत्रिक कनेक्शन:	बॉल लॉकिंग सिस्टम
काम का दबाव:	2000-5000 साई	शरीर का नाप:	1/4, 3/8, 1/2, 3/4, 1
रेटेड दबाव:	5000, 4000, 4000, 3000, 3000 PSI	मूल्यांकित प्रवाह:	3, 6, 12, 28, 50 GPM
तापमान की रेंज:	-20 toC से +120ºC	सील सामग्री:	नोकदार
सॉकेट व्यास:	Φ26, φ31.5, φ38.5, φ48, φ56	हेक्स आकार:	19, 22, 27, 34, 41
धागा प्रकार:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1	लंबाई:	74.2, 78.5, 88.2, 110.4, 132.9
प्लग व्यास:	11.8, 17.3, 20.5, 29, 34.3	प्लग की लंबाई:	38.5, 39, 44, 55, 66
उत्पादन क्षमता:	10000 सेट/माह

प्रतिरूप संख्या।:	LSQ-ISOA
यांत्रिक कनेक्शन:	बॉल लॉकिंग सिस्टम
काम का दबाव:	2000-5000 साई
शरीर का नाप:	1/4, 3/8, 1/2, 3/4, 1
रेटेड दबाव:	5000, 4000, 4000, 3000, 3000 PSI
मूल्यांकित प्रवाह:	3, 6, 12, 28, 50 GPM
तापमान की रेंज:	-20 toC से +120ºC
सील सामग्री:	नोकदार
सॉकेट व्यास:	Φ26, φ31.5, φ38.5, φ48, φ56
हेक्स आकार:	19, 22, 27, 34, 41
धागा प्रकार:	G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
लंबाई:	74.2, 78.5, 88.2, 110.4, 132.9
प्लग व्यास:	11.8, 17.3, 20.5, 29, 34.3
प्लग की लंबाई:	38.5, 39, 44, 55, 66
उत्पादन क्षमता:	10000 सेट/माह

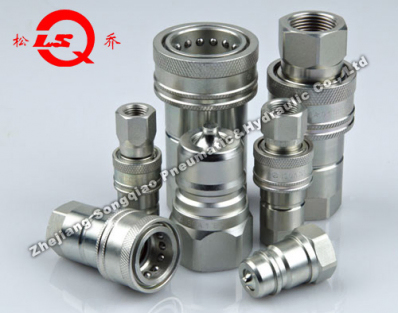

LSQ-ISOA Close Type Hydraulic Quick Coupling with Ball Locking System and Chrome Plating ISO 7241-A Standard

LSQ-ISOA Close Type Hydraulic Quick Coupling (STEEL) (NEW)

Applications

The LSQ-ISOA Series brings a proven design for demanding hydraulic applications including construction equipment, forestry equipment, agricultural machinery, oil tools, oil equipment, steel mill machinery, and more.

Specifications

Body Size (in)	1/4	3/8	1/2	3/4	1
Rated Pressure (PSI)	5000	4000	4000	3000	3000
Rated Flow (GPM)	3	6	12	28	50
Temperature Range (std seals)	-20ºC to +120ºC
Standard seal material	NBR

LSQ-ISOA Series Features

New valve design resistant to damage from high flow and pressure impulses
Poppet valves prevent uncoupled leakage
Poppet valves open automatically when coupled within rated working pressure
Critical parts are hardened for durability
Dependable ball-locking mechanism holds mating halves together
Socket and plug precision machined from solid bar stock
New chrome plating treatment provides advanced anti-rust performance
Conforms to ISO 7241-A standard

Compatible with PARKER 6600 Series, FASTER ANV Series, AEROQUIP 5600 Series, and HANSEN HA 15000 Series

Technical Specifications

Socket Dimensions

ISO	PARTNO.	LS	Φ D	HEX1	A	T
6.3	LSQ-ISOA-02SF	50	Φ 26	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03SF	57.1	Φ 31.5	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04SF	66	Φ 38.5	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06SF	82.5	Φ 48	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08SF	100	Φ 58	41	20.5	G1 NPT1

Plug Dimensions

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-ISOA-02PF	38.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-ISOA-03PF	39	17.3	19	22	16	G3/8 NPT3/8
12.5	LSQ-ISOA-04PF	44	20.5	29	27	18	G1/2 NPT1/2
20	LSQ-ISOA-06PF	55	29	29	34	20.5	G3/4 NPT3/4
25	LSQ-ISOA-08PF	66	34.3	35	41	20.5	G1 NPT1

Assembly Dimensions

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
6.3	LSQ-ISOA-02	74.2	Φ26	19	19	G1/4 NPT1/4
10	LSQ-ISOA-03	78.5	Φ31.5	22	22	G3/8 NPT3/8
12.5	LSQ-ISOA-04	88.2	Φ38.5	27	27	G1/2 NPT1/2
20	LSQ-ISOA-06	110.4	Φ48	34	34	G3/4 NPT3/4
25	LSQ-ISOA-08	132.9	Φ56	41	41	G1 NPT1
