उत्पाद का विवरण
उत्पत्ति के प्लेस: Ningbo, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: एलएसक्यू-एस२
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार।
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार।
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन according
मानक: |
आईएसओ 7241-1 श्रृंखला "बी", पॉपपेट वाल्व |
WP: |
कार्य दबाव 5,000 साई (345 बार) |
Material: |
Carbon Steel |
आकार: |
1/8' - 1' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
आईएसओ 7241-1 श्रृंखला "बी", पॉपपेट वाल्व |
WP: |
कार्य दबाव 5,000 साई (345 बार) |
Material: |
Carbon Steel |
आकार: |
1/8' - 1' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
LSQ-S2, ISO7241-B हाइड्रोलिक क्विक कपलिंग, सामान्य प्रयोजन, पार्कर 60Series
विवरण:

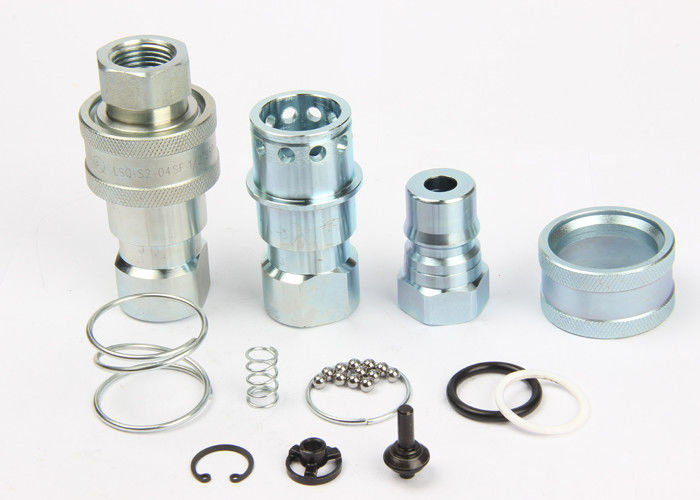

LSQ-S2 क्लोज टाइप हाइड्रोलिक क्विक कपलिंग (स्टील)
अनुप्रयोग:
• औद्योगिक हाइड्रोलिक लाइनें
• खाद्य और रासायनिक प्रसंस्करण
• पानी और शीतलक लाइनें
• मोबाइल उपकरण
• कुछ गैसों के साथ प्रयोग किया जा सकता है
विशेष विवरण
| शरीर का आकार (में) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| रेटेड दबाव (पीएसआई) | 5000 | 5000 | 4000 | 4000 | 3000 | 3000 |
| रेटेड प्रवाह (जीपीएम) | 1 | 3 | 6 | 12 | 28 | 50 |
| तापमान सीमा | -20 ℃ से + 120 ℃ | |||||
| सील सामग्री | एनबीआर | |||||
LSQ-S2 सीरीज कपलिंग सुविधा:
1. अयुग्मित रिसाव को रोकने के लिए उपलब्ध पोपेट वाल्व।
2. प्रवाह को तेजी से रखने के लिए, रेटेड काम के दबाव के भीतर युग्मित होने पर पॉपपेट वाल्व स्वचालित रूप से खुलते हैं।
3. टिकाऊपन के लिए महत्वपूर्ण भागों को सख्त किया जाता है।
4. भरोसेमंद बॉल-लॉकिंग तंत्र संभोग के हिस्सों को एक साथ रखता है।
5. सॉकेट और प्लग ठोस बार स्टॉक से सटीक मशीनीकृत होते हैं।
6.LSQ-S2 श्रृंखला ISO 7241-B के मानक के अनुरूप है।
7. PARKER 60 सीरीज, FASTER HNV सीरीज, AEROQUIP FD45 सीरीज और HANSEN HK सीरीज के साथ संगत।
प्रदर्शन: परीक्षण द्रव: तेल-200SUS.1GPM=3.78L/मिनट,1PSID=0.0069MPa
LSQ-S2 सीरीज (1/4",3/8",1/2",3/4",1")
सॉकेट
| आईएसओ | पार्टनो। | रास | डी | हेक्स1 | ए | टी |
| 5 | LSQ-S2-01SF | 48 | 24 | 17 | 9.5 | G1/8 एनपीटी1/8 |
| 6.3 | LSQ-S2-02SF | 58 | २८.५ | 19 | १३ | जी१/४ एनपीटी१/४ |
| 10 | LSQ-S2-03SF | 65 | 35 | 24 | १३ | G3/8 एनपीटी3/8 |
| 12.5 | LSQ-S2-04SF | ७४ | 44.5 | २८.५ | 20.5 | जी१/२ एनपीटी१/२ |
| 20 | LSQ-S2-06SF | 92 | 54 | 36 | 22 | जी३/४ एनपीटी३/४ |
| 25 | LSQ-S2-08SF | 103 | 63.5 | 41 | 23 | G1 NPT1 |
प्लग
| आईएसओ | पार्टनो। | एल.पी. | घ | सी | HEX2 | ए | टी |
| 5 | एलएसक्यू-एस2-01पीएफ | 29 | 10.8 | 19 | 14 | 9.5 | G1/8 एनपीटी1/8 |
| 6.3 | एलएसक्यू-एस2-02पीएफ | 36 | 14.2 | 22.8 | 19 | १३ | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-एस2-03पीएफ | 40 | 19 | 25 | 24 | १३ | G3/8 एनपीटी3/8 |
| 12.5 | एलएसक्यू-एस2-04पीएफ | 46.5 | 23.5 | 28 | २८.५ | 20.5 | जी१/२ एनपीटी१/२ |
| 20 | एलएसक्यू-एस2-06पीएफ | 56 | 31.5 | 36 | 36 | 22 | जी३/४ एनपीटी३/४ |
| 25 | एलएसक्यू-एस2-08पीएफ | 63 | 37.8 | 45 | 41 | 23 | G1 "एनपीटी 1" |
युग्मित
| आईएसओ | पार्टनो। | ली | डी | हेक्स1 | HEX2 | टी |
| 5 | एलएसक्यू-एस2-01 | 58.5 | 24 | 17 | 14 | G1/8 एनपीटी1/8 |
| 6.3 | LSQ-S2-02 | 72 | २८.५ | 19 | 19 | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-एस2-03 | 80.5 | 35 | 24 | 24 | G3/8 एनपीटी3/8 |
| 12.5 | एलएसक्यू-एस2-04 | 93.5 | 44.5 | २८.५ | २८.५ | जी१/२ एनपीटी१/२ |
| 20 | एलएसक्यू-एस2-06 | 112.5 | 54 | 36 | 36 | जी३/४ एनपीटी३/४ |
| 25 | एलएसक्यू-एस2-08 | 126.5 | 63.5 | 41 | 41 | G1 NPT1 |
