ISO 7241-B Hydraulic Quick Coupling with 2000 Psi Pressure and PARKER 60 Series Compatibility

उत्पाद का विवरण

भुगतान और शिपिंग की शर्तें

न्यूनतम आदेश मात्रा: 1

मूल्य: 5

सबसे अच्छी कीमत पाएं

उत्पाद का विवरण

उत्पाद का वर्णन

प्रमुखता देना:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ISO 7241-B Hydraulic Quick Coupling, 2000 Psi Quick Release Coupling, PARKER 60 Series Hydraulic Quick Connect Coupling


मॉडल संख्या:	LSQ-S2-SS (ISO B SS316)	यांत्रिक कनेक्शन:	लॉकिंग बॉल्स
कार्य का दबाव:	2000 साई	तापमान की रेंज:	-20 डिग्री सेल्सियस से +180 डिग्री सेल्सियस
सील सामग्री:	fluorocarbon	शरीर का आकार:	1/8, 1/4, 3/8, 1/2, 3/4, 1 इंच
मूल्यांकित प्रवाह:	1, 3, 6, 12, 28, 50 GPM	सामग्री:	स्टेनलेस स्टील 316
रिश्ते का प्रकार:	डबल शट-ऑफ	आईएसओ मानक:	आईएसओ 7241-बी
संगत श्रृंखला:	पार्कर 60, तेजी से एचएनवी, एरोक्विप एफडी 45, हैनसेन एचके	Hex1 आकार:	17, 19, 24, 30, 36, 41 मिमी
हेक्स 2 आकार:	14, 19, 24, 27, 36, 41 मिमी	धागा प्रकार:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
उत्पादन क्षमता:	100000 सेट/महीना

मॉडल संख्या:	LSQ-S2-SS (ISO B SS316)
यांत्रिक कनेक्शन:	लॉकिंग बॉल्स
कार्य का दबाव:	2000 साई
तापमान की रेंज:	-20 डिग्री सेल्सियस से +180 डिग्री सेल्सियस
सील सामग्री:	fluorocarbon
शरीर का आकार:	1/8, 1/4, 3/8, 1/2, 3/4, 1 इंच
मूल्यांकित प्रवाह:	1, 3, 6, 12, 28, 50 GPM
सामग्री:	स्टेनलेस स्टील 316
रिश्ते का प्रकार:	डबल शट-ऑफ
आईएसओ मानक:	आईएसओ 7241-बी
संगत श्रृंखला:	पार्कर 60, तेजी से एचएनवी, एरोक्विप एफडी 45, हैनसेन एचके
Hex1 आकार:	17, 19, 24, 30, 36, 41 मिमी
हेक्स 2 आकार:	14, 19, 24, 27, 36, 41 मिमी
धागा प्रकार:	G1/8 NPT1/8, G1/4 NPT1/4, G3/8 NPT3/8, G1/2 NPT1/2, G3/4 NPT3/4, G1 NPT1
उत्पादन क्षमता:	100000 सेट/महीना

ISO 7241-B Hydraulic Quick Coupling with 2000 Psi Pressure and PARKER 60 Series Compatibility

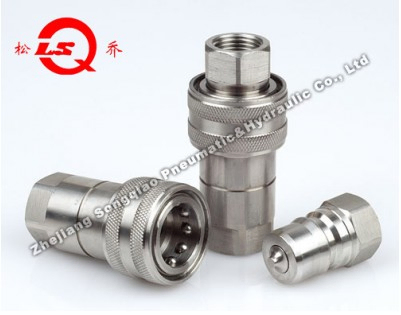

LSQ-S2-SS Close Type Hydraulic Quick Coupling (STAINLESS STEEL 316)

Product Description

The LSQ-S2-SS close type hydraulic quick coupling is constructed from durable stainless steel 316, designed for demanding hydraulic applications where fluid transfer lines require frequent connection and disconnection.

Applications

Ideal for use in:

Construction equipment
Forestry equipment
Agricultural machinery
Oil tools and equipment
Steel mill machinery
Other hydraulic applications requiring minimal fluid loss

Temperature Range (std seals): -20°C to +180°C
Standard seal material: Flourocarbon (VITON)

Technical Specifications

Body Size (in)	1/8	1/4	3/8	1/2	3/4	1
Rated Pressure (PSI)	2000	2000	1500	1500	1000	2000
Rated Flow (GPM)	1	3	6	12	28	50

Key Features

Poppet valves prevent uncoupled leakage
Automatic valve opening when coupled within rated working pressure
Reliable ball-locking mechanism for secure connection
Precision machined from solid bar stock
Conforms to ISO 7241-B standard
Compatible with PARKER 60 Series, FASTER HNV Series, AEROQUIP FD45 Series and HANSEN HK Series

Socket Dimensions

ISO	PARTNO.	LS	¢D	HEX1	A	T
5	LSQ-S2-SS-01SF	50	24	17	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02SF	58	28.5	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03SF	65	35	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04SF	73.4	42	30	17	G1/2 NPT1/2
20	LSQ-S2-SS-06SF	92	54	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08SF	103	65	41	23	G1 NPT1

Plug Dimensions

ISO	PARTNO.	LP	d	C	HEX2	A	T
5	LSQ-S2-SS-01PF	31	10.8	19	14	10	G1/8 NPT1/8
6.3	LSQ-S2-SS-02PF	36	14.2	22.8	19	13	G1/4 NPT1/4
10	LSQ-S2-SS-03PF	40	19	25	24	13	G3/8 NPT3/8
12.5	LSQ-S2-SS-04PF	46.5	23.5	28	27	17	G1/2 NPT1/2
20	LSQ-S2-SS-06PF	56	31.5	36	36	22	G3/4 NPT3/4
25	LSQ-S2-SS-08PF	63	37.8	35.5	41	23	G1" NPT1"

Complete Coupling Dimensions

ISO	PARTNO.	L	¢D	HEX1	HEX2	T
5	LSQ-S2-SS-01	62.5	24	17	14	G1/8 NPT1/8
6.3	LSQ-S2-SS-02	72.2	28.5	19	19	G1/4 NPT1/4
10	LSQ-S2-SS-03	80.5	35	24	24	G3/8 NPT3/8
12.5	LSQ-S2-SS-04	91.5	42	30	27	G1/2 NPT1/2
20	LSQ-S2-SS-06	112.5	54	36	36	G3/4 NPT3/4
25	LSQ-S2-SS-08	126.5	65	41	41	G1 NPT1
