उत्पाद का विवरण
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1
मूल्य: 1
प्रतिरूप संख्या।: |
एलएसक्यू-आरडी (गैर वाल्व पीतल) |
काम का दबाव: |
1000 से 2000 साई |
यांत्रिक कनेक्शन: |
लॉकिंग बॉल्स |
शरीर का नाप: |
1/8, 1/4, 3/8, 1/2 |
दर दबाव: |
1000-2000 पीएसआई |
मूल्यांकित प्रवाह: |
3, 6, 12, 12 जीपीएम |
तापमान की रेंज: |
-20 toC से +120ºC |
परीक्षण द्रव: |
तेल -200SUS |
प्रवाह रूपांतरण: |
1GPM = 3.78L/मिनट |
दन -रूपांतरण: |
1psid = 0.0069mpa |
सामग्री विकल्प: |
पीतल, 304 स्टेनलेस स्टील |
अनुकूलता: |
निट्टो टीएसपी श्रृंखला |
भाग आयाम: |
एकाधिक आकार (तालिकाएँ देखें) |
धागा आकार: |
ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1 |
उत्पादन क्षमता: |
100000 सेट/महीना |
प्रतिरूप संख्या।: |
एलएसक्यू-आरडी (गैर वाल्व पीतल) |
काम का दबाव: |
1000 से 2000 साई |
यांत्रिक कनेक्शन: |
लॉकिंग बॉल्स |
शरीर का नाप: |
1/8, 1/4, 3/8, 1/2 |
दर दबाव: |
1000-2000 पीएसआई |
मूल्यांकित प्रवाह: |
3, 6, 12, 12 जीपीएम |
तापमान की रेंज: |
-20 toC से +120ºC |
परीक्षण द्रव: |
तेल -200SUS |
प्रवाह रूपांतरण: |
1GPM = 3.78L/मिनट |
दन -रूपांतरण: |
1psid = 0.0069mpa |
सामग्री विकल्प: |
पीतल, 304 स्टेनलेस स्टील |
अनुकूलता: |
निट्टो टीएसपी श्रृंखला |
भाग आयाम: |
एकाधिक आकार (तालिकाएँ देखें) |
धागा आकार: |
ZG1/8, ZG1/4, ZG3/8, ZG1/2, ZG3/4, ZG1 |
उत्पादन क्षमता: |
100000 सेट/महीना |

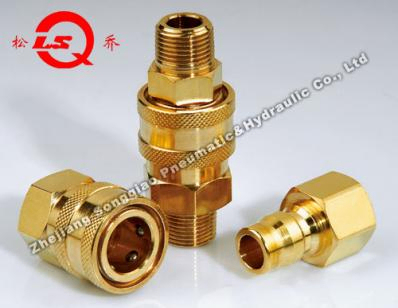

एलएसक्यू-आरडी श्रृंखला गैर-वाल्व्ड युग्मन हैं जो अधिकतम प्रवाह की आवश्यकता वाले अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। उनका चिकना, खुला छेद किसी भी त्वरित युग्मन डिजाइन में सबसे कम दबाव गिरावट प्रदान करता है,उन्हें उच्च दबाव वाले पानी और भाप वाशर के लिए आदर्श बना रहा है, कालीन क्लीनर, मोल्ड शीतलता लाइनें, और अन्य गैर-वाल्व्ड अनुप्रयोग।
| शरीर का आकार (में) | 1/8 | चौथाई | 3/8 | आधा |
|---|---|---|---|---|
| नामित दबाव (पीएसआई) ब्रास सीपीएलआर/एनपीएल |
1000 | 1000 | 1000 | 1000 |
| नामित दबाव (पीएसआई) एसएस सीपीएलआर/एनपीएल |
2000 | 2000 | 1500 | 1500 |
| नामित प्रवाह (जीपीएम) | 3 | 6 | 12 | 12 |
| तापमान सीमा (एसटीडी सील) | -20°C से +120°C तक | |||
परीक्षण द्रवः तेल-200SUS
1GPM = 3.78L/Min
1 पीएसआईडी = 0.0069 एमपीए
| भाग नं. | एलएस | ¢ D | HEX1 | ए | टी |
|---|---|---|---|---|---|
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| भाग नं. | एलएस | ¢ D | HEX1 | ए | टी |
|---|---|---|---|---|---|
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| भाग नं. | एलपी | सी | HEX2 | ए | टी |
|---|---|---|---|---|---|
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| भाग नं. | एलपी | सी | HEX1 | ए | टी |
|---|---|---|---|---|---|
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
