उत्पाद का विवरण
उत्पत्ति के प्लेस: Ningbo, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: केजेडडी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार।
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार।
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन according
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
1,000 पीएसआई (69 बार) तक काम का दबाव |
सामग्री: |
पीतल |
आकार: |
1/8' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
Standard: |
ISO 7241-1 series “B”, poppet valve |
WP: |
1,000 पीएसआई (69 बार) तक काम का दबाव |
सामग्री: |
पीतल |
आकार: |
1/8' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |

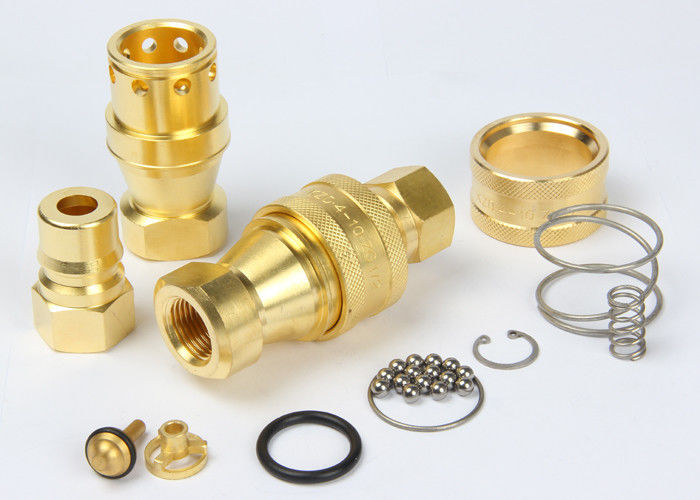

KZD, ISO7241-B हाइड्रोलिक क्विक कनेक्ट कपलिंग इन फीमेल थ्रेड, ब्रास
विवरण::
KZD मध्यम दबाव उच्च प्रदर्शन वायवीय और हाइड्रोलिक त्वरित युग्मन (पीतल)
अनुप्रयोग:
रसायन, पानी, भाप और कुछ गैसें।
विशेष विवरण
| शरीर का आकार (में) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | १(१/४) | 1(1/2) | 2 |
| रेटेड दबाव (पीएसआई) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 |
| रेटेड प्रवाह (जीपीएम) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | १५० |
| तापमान रेंज (एसटीडी सील) | -20 ℃ से + 120 ℃ | ||||||||
| मानक सील सामग्री | एनबीआर | ||||||||
KZD सीरीज कपलिंग सुविधा:
1. अयुग्मित रिसाव को रोकने के लिए उपलब्ध पॉपपेट वाल्व।
2. प्रवाह को तेजी से रखने के लिए, रेटेड काम के दबाव के भीतर युग्मित होने पर पॉपपेट वाल्व स्वचालित रूप से खुलते हैं।
3. भरोसेमंद बॉल-लॉकिंग तंत्र संभोग के हिस्सों को एक साथ रखता है।
4. सॉकेट और प्लग ठोस बार स्टॉक से सटीक मशीनीकृत होते हैं।
5. KZD श्रृंखला मानक ISO7241-B के अनुरूप है।
6. PARKER 60 सीरीज, FASTER HNV सीरीज, AEROQUIP FD45 सीरीज और HANSEN HK सीरीज के साथ संगत।
प्रदर्शन: परीक्षण द्रव: तेल-150SUS।
KZD (1/8",1/4",3/8",1/2") KZD (3/4",1",11/4",11/2",2")
सॉकेट
| आईएसओ | पार्टनो। | रास | डी | हेक्स1 | ए | टी |
| 5 | KZD-01SF | 48 | 24 | 14 | 8 | जी1/8 |
| 6.3 | KZD-02SF | 58 | २७ | 19 | 12.5 | ZG1 / 4 |
| 10 | KZD-03SF | 65 | 35 | 22 | १३ | ZG3/8 |
| 12.5 | KZD-04SF | 72.5 | 45 | 29 | 14 | जेडजी 1/2 |
| 20 | KZD-06SF | 88 | 54 | 36 | 17 | जेडजी 3/4 |
| 25 | KZD-08SF | 102 | ६४.५ | 41 | 23 | ZG1 |
| 31.5 | KZD-10SF | 115 | 69 | 54 | २७ | ZG1-1 / 4 |
| 40 | KZD-12SF | १२४ | 79 | 60 | २७ | ZG1-1 / 2 |
| 50 | KZD-16SF | १३२ | 102 | 77 | 30 | ZG2 |
| नोट: केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप है | ||||||
प्लग
| आईएसओ | पार्टनो। | एल.पी. | घ | सी | HEX2 | ए | टी |
| 5 | केजेडडी-01पीएफ | 29 | 10.8 | 19 | 14 | 8 | जी1/8 |
| 6.3 | केजेडडी-02पीएफ | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1 / 4 |
| 10 | केजेडडी-03पीएफ | 40 | 19 | 25 | 22 | १३ | ZG3/8 |
| 12.5 | केजेडडी-04पीएफ | 44 | 23.5 | 28 | २७ | 14 | ZG1 / 2 |
| 20 | केजेडडी-06पीएफ | 52 | 31.4 | 36 | 36 | 17 | जेडजी 3/4 |
| 25 | केजेडडी-08पीएफ | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | केजेडडी-10पीएफ | 70 | 45 | 45 | 52 | २७ | ZG1-1 / 4 |
| 40 | केजेडडी-12पीएफ | 75 | 50 | 49 | 60 | २७ | ZG1-1 / 2 |
| 50 | केजेडडी-16पीएफ | 80 | 70 | 52 | 77 | 30 | ZG2 |
| नोट: केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप है | |||||||
युग्मित
| आईएसओ | पार्टनो। | ली | डी | हेक्स1 | HEX2 | टी |
| 5 | केजेडडी-01 | 58.5 | 24 | 14 | 14 | जी1/8 |
| 6.3 | केजेडडी-02 | 72.5 | 28 | 19 | 17 | ZG1 / 4 |
| 10 | केजेडडी-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | केजेडडी-04 | 89 | 45 | 29 | २७ | जेडजी 1/2 |
| 20 | केजेडडी-06 | 105 | 54 | 36 | 36 | जेडजी 3/4 |
| 25 | केजेडडी-08 | 124.5 | ६४.५ | 41 | 41 | ZG1 |
| 31.5 | केजेडडी-10 | १४०.५ | 69 | 54 | 52 | ZG1-1 / 4 |
| 40 | केजेडडी-12 | १५०.५ | 79 | 60 | 60 | ZG1-1 / 2 |
| 50 | केजेडडी-16 | १६०.५ | 102 | 77 | 77 | ZG2 |
| नोट: केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप है | ||||||
