उत्पाद का विवरण
उत्पत्ति के प्लेस: Ningbo, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: केजेडएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार।
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार।
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन according
मानक: |
आईएसओ 7241-1 श्रृंखला "बी", पॉपपेट वाल्व |
WP: |
1,000 पीएसआई (69 बार) तक काम का दबाव |
सामग्री: |
स्टेनलेस स्टील |
आकार: |
1/8' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
आईएसओ 7241-1 श्रृंखला "बी", पॉपपेट वाल्व |
WP: |
1,000 पीएसआई (69 बार) तक काम का दबाव |
सामग्री: |
स्टेनलेस स्टील |
आकार: |
1/8' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |

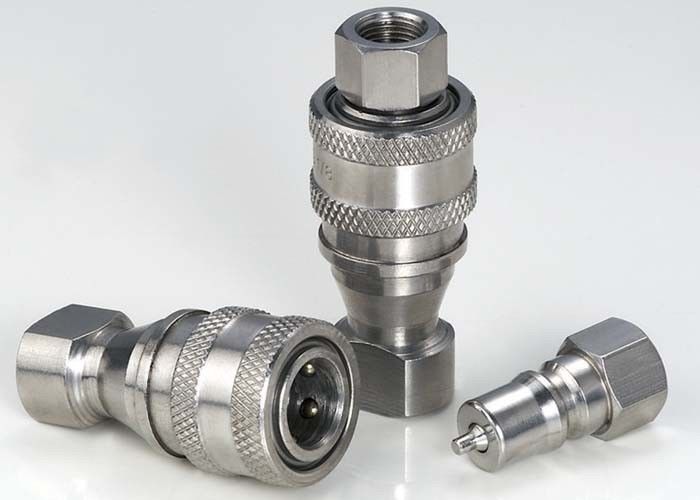

KZF, ISO7241-B फिमेल थ्रेड में हाइड्रोलिक युग्मन, स्टेनलेस स्टील SS304
वर्णनात्मकः
केजेडएफ क्लोज टाइप हाइड्रोलिक क्विक कपलिंग (स्टेनलेस स्टील 304)
KZF युग्मनों का उपयोग हाइड्रोलिक अनुप्रयोगों के पूरे स्पेक्ट्रम में किया जाता है।इन डबल शट-ऑफ युग्मन कहीं भी पाया जा सकता है कि तरल पदार्थ हस्तांतरण लाइनों के संचालन या उपकरण के रखरखाव के लिए कनेक्ट और डिस्कनेक्ट करने की जरूरत हैमुख्य रूप से हाइड्रोलिक द्रव के साथ उपयोग किया जाता है। केजेडएफ युग्मन का उपयोग रसायनों, पानी, भाप और कुछ गैसों के साथ भी किया जाता है।
विनिर्देश
| शरीर का आकार ((में) | 1/8 | चौथाई | 3/8 | आधा | 3/4 | 1 | 1 ((1/4) | 1 ((1/2) | 2 |
| नामित दबाव (पीएसआई) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| नामित प्रवाह (जीपीएम) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| तापमान रेंज (std सील) | -20°C से +120°C | ||||||||
| मानक सील सामग्री | विटोन | ||||||||
केजेडएफ श्रृंखला की युग्मन विशेषताएंः
1अनकप्प्प्ड रिसाव को रोकने के लिए पपपेंट वाल्व उपलब्ध हैं।
2नमक वाल्वों को संयुग्मित होने पर स्वचालित रूप से खोला जाता है, नामित कार्य दबाव के भीतर, तेजी से प्रवाह बनाए रखने के लिए।
3विश्वसनीय गेंद-लॉकिंग तंत्र संभोग के आधे भागों को एक साथ रखता है।
4सोकेट और प्लग ठोस बार स्टॉक से सटीक मशीनिंग हैं।
5. KZF श्रृंखला आईएसओ 7241-बी के मानक के अनुरूप है
6. पार्कर 60 सीरीज, फास्टर एचएनवी सीरीज, एरोक्विप एफडी45 सीरीज और हंसन एचके सीरीज के साथ संगत।
KZF (1/8",1/4",3/8",1/2") KZF (3/4",1",11/4",12/2",2")
सोकेट
| आईएसओ | पार्टनर। | एलएस | ¢ D | HEX1 | ए | टी |
| 5 | KZF-01SF | 48 | 24 | 14 | 8 | G1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | ZG1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | KZF-10SF | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| नोटः केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप हैं | ||||||
प्लग
| आईएसओ | पार्टनर। | एलपी | d | सी | HEX2 | ए | टी |
| 5 | KZF-01PF | 29 | 10.8 | 19 | 14 | 8 | G1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | ZG1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | KZF-10PF | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| नोटः केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप हैं | |||||||
युग्मन फिटिंग
| आईएसओ | भाग नं. | L | ¢ D | HEX1 | HEX2 | टी |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | G1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | ZG1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| नोटः केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप हैं | ||||||
