उत्पाद का विवरण
उत्पत्ति के प्लेस: Ningbo, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: LSQ-S7
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार।
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार।
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन according
मानक: |
NITTO HSP कपला श्रृंखला, पॉपपेट वाल्व के साथ संगत |
WP: |
कार्य दबाव 5,000 साई (345 बार) |
सामग्री: |
कार्बन स्टील |
आकार: |
1/4' - 1' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
NITTO HSP कपला श्रृंखला, पॉपपेट वाल्व के साथ संगत |
WP: |
कार्य दबाव 5,000 साई (345 बार) |
सामग्री: |
कार्बन स्टील |
आकार: |
1/4' - 1' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
LSQ-S7, Nitto HSP कपला टाइप, हाइड्रोलिक क्विक रिलीज़ कपलिंग कार्बन स्टील
विवरण:

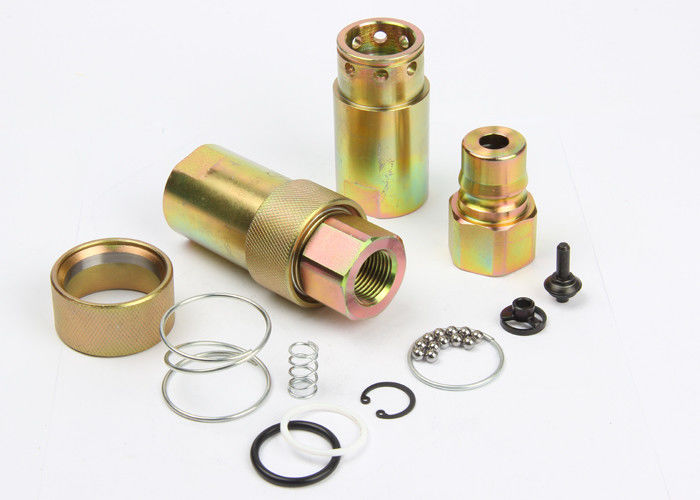

LSQ-S7 क्लोज टाइप हाइड्रोलिक क्विक कपलिंग (स्टील)
अनुप्रयोग: LSQ-S7 श्रृंखला उद्योग के लिए निर्माण उपकरण, वानिकी उपकरण, कृषि मशीनरी, तेल उपकरण, स्टील मिल मशीनरी और अन्य मांग वाले हाइड्रोलिक अनुप्रयोगों पर उपयोग के लिए एक सिद्ध डिजाइन लाती है।
विशेष विवरण
| शरीर का आकार (में) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| रेटेड दबाव (पीएसआई) | 5000 | 4000 | 4000 | 3000 | 3000 |
| रेटेड प्रवाह (जीपीएम) | 3 | 6 | 12 | 28 | 50 |
| तापमान रेंज (एसटीडी सील) | -20 ℃ से + 100 ℃ | ||||
| मानक सील सामग्री | एनबीआर | ||||
LSQ-S7 सीरीज कपलिंग सुविधा:
1. अयुग्मित रिसाव को रोकने के लिए उपलब्ध पोपेट वाल्व।
2. प्रवाह को तेजी से रखने के लिए, रेटेड काम के दबाव के भीतर युग्मित होने पर पॉपपेट वाल्व स्वचालित रूप से खुलते हैं।
3. टिकाऊपन के लिए महत्वपूर्ण भागों को सख्त किया जाता है।
4. भरोसेमंद बॉल-लॉकिंग तंत्र संभोग के हिस्सों को एक साथ रखता है।
5. सॉकेट और प्लग ठोस बार स्टॉक से सटीक मशीनीकृत होते हैं।
6. NITTO HSP कपलर सीरीज के साथ संगत।
का उपयोग कैसे करें:
1, सर्किट में संदूषण से बचने के लिए कपलिंग के संभोग भागों को साफ करने से पहले।
2, जोड़े को महिला युग्मन की आस्तीन वापस खींचने के लिए, महिला को पुरुष युग्मन के साथ संरेखित करें
और एक को दूसरे में तब तक धकेलें जब तक कि दोनों हिस्से पूरी तरह से जुड़ न जाएं और आस्तीन को छोड़ दें।
3, महिला युग्मन की आस्तीन को वापस खींचने के लिए, संभोग आधा बाहर खींचें।
प्रदर्शन: परीक्षण द्रव: तेल -200 एसयूएस, 1 जीपीएम = 3.78 एल / मिनट, 1 पीएसआईडी = 0.0069 एमपीए।
LSQ-S7 श्रृंखला (1/4",3/8",1/2",3/4",1")
सॉकेट
| पार्टनो। | रास | डी | हेक्स1 | ए | टी |
| LSQ-S7-02SF | 53.4 | २८.५ | 19 | 12.5 | जी१/४ एनपीटी१/४ |
| LSQ-S7-03SF | ६०.४ | 33 | 23 | 14 | G3/8 एनपीटी3/8 |
| LSQ-S7-04SF | 72 | 43.5 | 35 | १८ | जी१/२ एनपीटी१/२ |
| LSQ-S7-06SF | 72 | 43.5 | 35 | १८ | जी३/४ एनपीटी३/४ |
| LSQ-S7-08SF | ९३ | 58.2 | 46 | 22 | G1 NPT1 |
प्लग
| पार्टनो। | एल.पी. | सी | HEX2 | ए | टी |
| एलएसक्यू-एस7-02पीएफ | 36 | 17.5 | 19 | 12 | जी१/४ एनपीटी१/४ |
| एलएसक्यू-एस7-03पीएफ | 38 | 22.5 | 23 | १३ | G3/8 एनपीटी3/8 |
| एलएसक्यू-एस७-०४पीएफ | 50 | २७.५ | 32 | 16 | जी१/२ एनपीटी१/२ |
| एलएसक्यू-एस7-06पीएफ | 50 | २७.५ | 32 | १८ | जी३/४ एनपीटी३/४ |
| एलएसक्यू-एस7-08पीएफ | ६१ | 36 | 41 | 22 | G1 NPT1 |
युग्मन फिटिंग
| पार्टनो। | ली | डी | हेक्स1 | HEX2 | टी |
| एलएसक्यू-एस7-02 | 72.5 | २८.५ | 19 | 19 | जी१/४ एनपीटी१/४ |
| एलएसक्यू-एस7-03 | 76.5 | 33 | 23 | 23 | G3/8 एनपीटी3/8 |
| एलएसक्यू-एस7-04 | 95 | 43.5 | 35 | 32 | जी१/२ एनपीटी१/२ |
| एलएसक्यू-एस7-06 | 95 | 43.5 | 35 | 32 | जी३/४ एनपीटी३/४ |
| एलएसक्यू-एस7-08 | 119.2 | 58.2 | 46 | 41 | G1 NPT1 |
