उत्पाद का विवरण
उत्पत्ति के प्लेस: Ningbo, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: केजेडएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार।
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार।
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन according
मानक: |
आईएसओ 7241-1 श्रृंखला "बी", पॉपपेट वाल्व |
WP: |
1,000 पीएसआई (69 बार) तक काम का दबाव |
सामग्री: |
स्टेनलेस स्टील |
आकार: |
1/8' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
आईएसओ 7241-1 श्रृंखला "बी", पॉपपेट वाल्व |
WP: |
1,000 पीएसआई (69 बार) तक काम का दबाव |
सामग्री: |
स्टेनलेस स्टील |
आकार: |
1/8' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
KZF, ISO7241-B फीमेल थ्रेड में हाइड्रोलिक क्विक कनेक्ट कपलिंग, स्टेनलेस स्टील SS304
वर्णन:

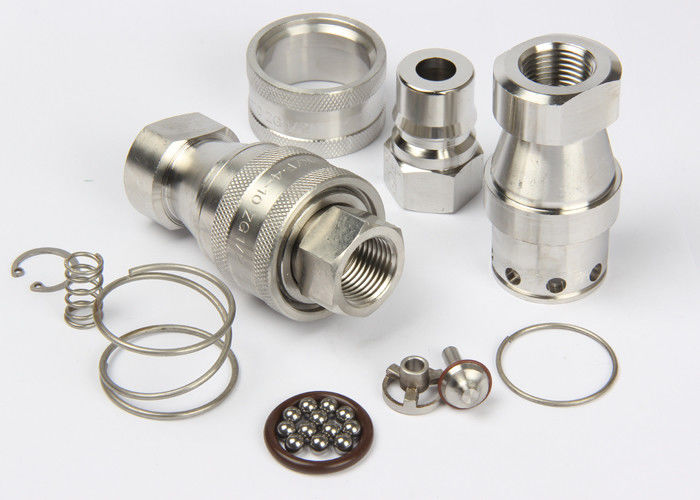

KZF क्लोज टाइप हाइड्रोलिक क्विक कपलिंग (स्टेनलेस स्टील 304)
KZF कपलिंग, हाइड्रोलिक अनुप्रयोगों के स्पेक्ट्रम में उपयोग किए जाते हैं।ये डबल शट-ऑफ कपलिंग कहीं भी पाई जा सकती हैं जहां उपकरण के संचालन या रखरखाव के लिए द्रव हस्तांतरण लाइनों को जोड़ने और डिस्कनेक्ट करने की आवश्यकता होती है, और द्रव का नुकसान अवांछनीय है।मुख्य रूप से हाइड्रोलिक तरल पदार्थ के साथ प्रयोग किया जाता है।KZF कपलिंग का उपयोग रसायनों, पानी, भाप और कुछ गैसों के साथ भी किया जाता है।
विशेष विवरण
| शरीर का आकार (में) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| रेटेड दबाव (पीएसआई) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| रेटेड प्रवाह (जीपीएम) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| तापमान रेंज (एसटीडी जवानों) | -20 ℃ से + 120 ℃ | ||||||||
| मानक मुहर सामग्री | विटन | ||||||||
KZF सीरीज कपलिंग सुविधा:
1, लॉकिंग बॉल सिस्टम को एक साथ स्नैप करके सकारात्मक, त्वरित कनेक्शन सुनिश्चित किया गया।जब जोड़ा जाता है तो नर और मादा आधे दबाव में भी घूम सकते हैं, इस प्रकार लचीले होसेस में किसी भी मरोड़ वाले तनाव से बचते हैं।
2, उच्च दबाव चोटियों और दालों का सामना करने के लिए डिज़ाइन किया गया।
3, पोपेट वाल्व में दबाव ड्रॉप को कम करने के लिए संतुलित स्प्रिंग्स और कैलिब्रेटेड तेल प्रवाह मार्ग होते हैं।
4, पॉपपेट वाल्व सील में शॉकप्रूफ सुरक्षात्मक किनारे होते हैं।
5. केजेडएफ श्रृंखला आईएसओ 7241-बी के मानक के अनुरूप है
6. पार्कर 60 सीरीज, फास्टर एचएनवी सीरीज, एरोक्विप एफडी45 सीरीज और हैनसेन एचके सीरीज के साथ संगत।
केजेडएफ (1/8", 1/4", 3/8", 1/2") केजेडएफ (3/4", 1", 11/4", 12/2", 2")
सॉकेट
| आईएसओ | पार्टनो। | रास | डी | हेक्स1 | ए | टी |
| 5 | केजेडएफ-01एसएफ | 48 | 24 | 14 | 8 | जी1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | जेडजी1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | केजेडएफ-10एसएफ | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| नोट: केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप है | ||||||
प्लग करना
| आईएसओ | पार्टनो। | एल.पी. | डी | सी | हेक्स2 | ए | टी |
| 5 | केजेडएफ-01पीएफ | 29 | 10.8 | 19 | 14 | 8 | जी1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | जेडजी1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | केजेडएफ-10पीएफ | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| नोट: केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप है | |||||||
युग्मन फिटिंग
| आईएसओ | भाग सं। | एल | डी | हेक्स1 | हेक्स2 | टी |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | जी1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | जेडजी1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| नोट: केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप है | ||||||
