उत्पाद का विवरण
उत्पत्ति के प्लेस: Ningbo, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: केजेडएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार।
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार।
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन according
मानक: |
आईएसओ 7241-1 श्रृंखला "बी", पॉपपेट वाल्व |
WP: |
1,000 पीएसआई (69 बार) तक काम का दबाव |
सामग्री: |
स्टेनलेस स्टील |
आकार: |
1/8' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
आईएसओ 7241-1 श्रृंखला "बी", पॉपपेट वाल्व |
WP: |
1,000 पीएसआई (69 बार) तक काम का दबाव |
सामग्री: |
स्टेनलेस स्टील |
आकार: |
1/8' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
KZF, ISO7241-B हाइड्रोलिक क्विक कपलिंग स्टेनलेस स्टील SS304
वर्णन:

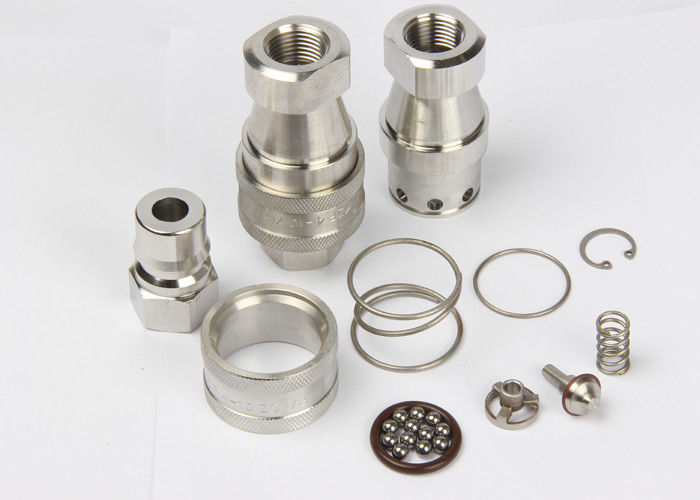

KZF क्लोज टाइप हाइड्रोलिक क्विक कपलिंग (स्टेनलेस स्टील 304)
KZF ISO.B सीरीज कपलिंग्स को सख्त, टिकाऊ और प्रतिस्पर्धी ISO के लिए बेहतर गुणवत्ता के लिए डिजाइन किया गया है
7241 उत्पाद।वे आदर्श रूप से भारी औद्योगिक अनुप्रयोगों के अनुकूल हैं जिनमें आमतौर पर शामिल होंगे:
• खाद्य प्रसंस्करण और निर्माण
• जहाज निर्माण
• अपतटीय
• मशीन उपकरण/स्वचालन
• तेल रिफाइनरियों
• स्टील की मिले
• रसायन और फार्मास्यूटिकल्स
विशेष विवरण
| शरीर का आकार (में) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1(1/4) | 1(1/2) | 2 |
| रेटेड दबाव (पीएसआई) | 2000 | 2000 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
| रेटेड प्रवाह (जीपीएम) | 1 | 3 | 6 | 12 | 28 | 50 | 75 | 100 | 150 |
| तापमान रेंज (एसटीडी जवानों) | -20 ℃ से + 120 ℃ | ||||||||
| मानक मुहर सामग्री | विटन | ||||||||
KZF सीरीज कपलिंग सुविधा:
1. अछूता रिसाव को रोकने के लिए उपलब्ध पॉपपेट वाल्व।
2. प्रवाह को तेजी से बनाए रखने के लिए, रेटेड काम के दबाव के भीतर युग्मित होने पर पॉपपेट वाल्व स्वचालित रूप से खुलते हैं।
3. भरोसेमंद बॉल-लॉकिंग मैकेनिज्म मेटिंग हाफ को एक साथ रखता है।
4. सॉकेट और प्लग को ठोस बार स्टॉक से सटीक रूप से तैयार किया जाता है।
5. केजेडएफ श्रृंखला आईएसओ 7241-बी के मानक के अनुरूप है
6. पार्कर 60 सीरीज, फास्टर एचएनवी सीरीज, एरोक्विप एफडी45 सीरीज और हैनसेन एचके सीरीज के साथ संगत।
केजेडएफ (1/8", 1/4", 3/8", 1/2") केजेडएफ (3/4", 1", 11/4", 12/2", 2")
सॉकेट
| आईएसओ | पार्टनो। | रास | डी | हेक्स1 | ए | टी |
| 5 | केजेडएफ-01एसएफ | 48 | 24 | 14 | 8 | जी1/8 |
| 6.3 | KZF-02SF | 58 | 27 | 19 | 12.5 | ZG1/4 |
| 10 | KZF-03SF | 65 | 35 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04SF | 72.5 | 45 | 29 | 14 | जेडजी1/2 |
| 20 | KZF-06SF | 88 | 54 | 36 | 17 | ZG3/4 |
| 25 | KZF-08SF | 102 | 64.5 | 41 | 23 | ZG1 |
| 31.5 | केजेडएफ-10एसएफ | 115 | 69 | 54 | 27 | ZG1-1/4 |
| 40 | KZF-12SF | 124 | 79 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16SF | 132 | 102 | 77 | 30 | ZG2 |
| नोट: केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप है | ||||||
प्लग करना
| आईएसओ | पार्टनो। | एल.पी. | डी | सी | हेक्स2 | ए | टी |
| 5 | केजेडएफ-01पीएफ | 29 | 10.8 | 19 | 14 | 8 | जी1/8 |
| 6.3 | KZF-02PF | 36 | 14.2 | 22.5 | 17 | 12.5 | ZG1/4 |
| 10 | KZF-03PF | 40 | 19 | 25 | 22 | 13 | ZG3/8 |
| 12.5 | KZF-04PF | 44 | 23.5 | 28 | 27 | 14 | जेडजी1/2 |
| 20 | KZF-06PF | 52 | 31.4 | 36 | 36 | 17 | ZG3/4 |
| 25 | KZF-08PF | 62 | 37.8 | 40 | 41 | 23 | ZG1 |
| 31.5 | केजेडएफ-10पीएफ | 70 | 45 | 45 | 52 | 27 | ZG1-1/4 |
| 40 | KZF-12PF | 75 | 50 | 49 | 60 | 27 | ZG1-1/2 |
| 50 | KZF-16PF | 80 | 70 | 52 | 77 | 30 | ZG2 |
| नोट: केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप है | |||||||
युग्मन फिटिंग
| आईएसओ | भाग सं। | एल | डी | हेक्स1 | हेक्स2 | टी |
| 5 | KZF-01 | 58.5 | 24 | 14 | 14 | जी1/8 |
| 6.3 | KZF-02 | 72.5 | 28 | 19 | 17 | ZG1/4 |
| 10 | KZF-03 | 80.5 | 35 | 22 | 22 | ZG3/8 |
| 12.5 | KZF-04 | 89 | 45 | 29 | 27 | जेडजी1/2 |
| 20 | KZF-06 | 105 | 54 | 36 | 36 | ZG3/4 |
| 25 | KZF-08 | 124.5 | 64.5 | 41 | 41 | ZG1 |
| 31.5 | KZF-10 | 140.5 | 69 | 54 | 52 | ZG1-1/4 |
| 40 | KZF-12 | 150.5 | 79 | 60 | 60 | ZG1-1/2 |
| 50 | KZF-16 | 160.5 | 102 | 77 | 77 | ZG2 |
| नोट: केवल आकार 01 से 08 आईएसओ 7241-बी के मानक के अनुरूप है | ||||||
