उत्पाद का विवरण
उत्पत्ति के प्लेस: Ningbo, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: LSQ-S5/LSQ-S5C
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार।
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार।
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन according
मानक: |
आईएसओ 5675 श्रृंखला, पॉपपेट वाल्व |
WP: |
कार्य दबाव 3,000 पीएसआई (207 बार) |
सामग्री: |
कार्बन स्टील |
आकार: |
1/2'' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
आईएसओ 5675 श्रृंखला, पॉपपेट वाल्व |
WP: |
कार्य दबाव 3,000 पीएसआई (207 बार) |
सामग्री: |
कार्बन स्टील |
आकार: |
1/2'' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |

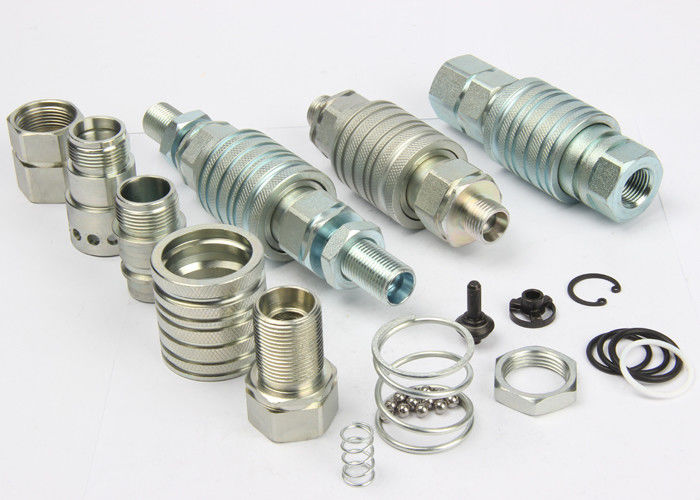

LSQ-S5/LSQ-S5C (बल्कहेड), ISO5675, पुश/पुल/ब्रेकअवे स्लीव टाइप हाइड्रोलिक क्विक कपलिंग
विवरण:
अनुप्रयोग: "एलएसक्यू-एस5/एलएसक्यूएस5सी" एक बॉल या पॉपपेट वाल्व फीमेल कपलिंग है जिसमें पैनल माउंटिंग डबल एक्टिंग स्लीव है जो पुश-पुल एक्शन के साथ कनेक्शन और डिस्कनेक्शन ऑपरेशन की अनुमति देता है जो एक के रूप में कार्य करता है
भंग समारोह।वे मुख्य रूप से कृषि ट्रैक्टर अनुप्रयोगों में उपयोग किए जाते हैं जहां अनपेक्षित डिस्कनेक्शन के दौरान हाइड्रोलिक कनेक्शन के टूटने से बचने के लिए ब्रेकअवे फ़ंक्शन का अनुरोध किया जाता है।
यह आईएसओ 7241-1 श्रृंखला "ए" के अनुसार विनिमेयता के लिए आकार 1/2 में उपलब्ध है।
अनुप्रयोग:
• हाइड्रोलिक लोडर
• ऐड-ऑन हाइड्रोलिक सर्किट
• ब्रेकअवे लागू करें
• हाइड्रोलिक उपकरण
विशेष विवरण:
| शरीर का आकार (में) | 1/2 |
| रेटेड दबाव (पीएसआई) | 3000 |
| रेटेड प्रवाह (जीपीएम) | 12 |
| तापमान रेंज (एसटीडी सील) | -20 ℃ से + 120 ℃ |
| मानक सील सामग्री | एनबीआर |
LSQ-S5 और LSQ-S5C श्रृंखला युग्मन सुविधा:
1. कपलर क्लैंप या बल्कहेड घुड़सवार होने पर एक हाथ से पुश-टू-कनेक्ट ऑपरेशन के लिए डबल अभिनय आस्तीन।
2. अयुग्मित रिसाव को रोकने के लिए उपलब्ध पोपेट वाल्व।
3. प्रवाह को तेजी से रखने के लिए, रेटेड काम के दबाव के भीतर युग्मित होने पर पॉपपेट वाल्व स्वचालित रूप से खुलते हैं।
4. स्थायित्व के लिए महत्वपूर्ण भागों को कठोर किया जाता है।
5. भरोसेमंद बॉल-लॉकिंग तंत्र संभोग के हिस्सों को एक साथ रखता है।
6. सॉकेट और प्लग ठोस बार स्टॉक से सटीक मशीनीकृत होते हैं।
7. LSQ-S5 श्रृंखला ISO5675 के मानक के अनुरूप है।
8. PAPKER 4250 सीरीज, तेज CPV-CNV सीरीज के साथ संगत।
प्रदर्शन: परीक्षण द्रव: तेल -200 एसयूएस, 1 जीपीएम = 3.78 एल / मिनट, 1 पीएसआईडी = 0.0069 एमपीए।
एलएसक्यू-एस५ सीरीज(१/२")
सॉकेट
| आईएसओ | पार्टनो। | रास | डी | हेक्स1 | टी |
| 12.5 | एलएसक्यू-एस5-04एसएफ3/8 | 66 | 38 | २७ | 3/8बीएसपी एनपीटी3/8 |
| 12.5 | LSQ-S5-04SF1 / 2 | 66 | 38 | २७ | १/२बीएसपी एनपीटी१/२ |
| 12.5 | LSQ-S5-04SF3 / 4 | 69 | 38 | 34 | 3/4 बीएसपी एनपीटी 3/4 |
| 12.5 | एलएसक्यू-एस5-04एसएफएम14 | 66 | 38 | २७ | एम 14 * 1.5 |
| 12.5 | एलएसक्यू-एस5-04एसएफएम16 | 66 | 38 | २७ | एम 16 * 1.5 |
| 12.5 | एलएसक्यू-एस5-04एसएफएम18 | 66 | 38 | २७ | एम 18 * 1.5 |
| 12.5 | LSQ-S5-04SFM22 | 66 | 38 | २७ | एम 22 * 1.5 |
प्लग
| आईएसओ | पार्टनो। | एल.पी. | घ | सी | HEX2 | टी |
| 12.5 | एलएसक्यू-एस5-04पीएफ3/8 | 61.5 | 20.5 | २७ | २७ | 3/8बीएसपी एनपीटी3/8 |
| 12.5 | एलएसक्यू-एस5-04पीएफ1/2 | 44 | 20.5 | २७ | २७ | १/२बीएसपी एनपीटी१/२ |
| 12.5 | एलएसक्यू-एस5-04पीएफ3/4 | ६४.५ | 20.5 | 34 | 34 | 3/4 बीएसपी एनपीटी 3/4 |
| 12.5 | एलएसक्यू-एस5-04पीएफएम14 | 61.5 | 20.5 | २७ | २७ | एम 14 * 1.5 |
| 12.5 | एलएसक्यू-एस5-04पीएफएम16 | 61.5 | 20.5 | २७ | २७ | एम 16 * 1.5 |
| 12.5 | एलएसक्यू-एस5-04पीएफएम18 | 61.5 | 20.5 | २७ | २७ | एम 18 * 1.5 |
| 12.5 | एलएसक्यू-एस5-04पीएफएम22 | 44 | 20.5 | २७ | २७ | एम 22 * 1.5 |
युग्मित
| आईएसओ | पार्टनो। | ली | डी | हेक्स1 | HEX2 | टी |
| 12.5 | एलएसक्यू-एस5-04एफ3/8 | 105.5 | 38 | २७ | २७ | 3/8बीएसपी एनपीटी3/8 |
| 12.5 | LSQ-S5-04F1 / 2 | 105.5 | 38 | २७ | २७ | १/२बीएसपी एनपीटी१/२ |
| 12.5 | LSQ-S5-04F3 / 4 | 105.5 | 38 | 34 | 34 | 3/4 बीएसपी एनपीटी 3/4 |
| 12.5 | LSQ-S5-04FM14 | 105.5 | 38 | २७ | २७ | एम 14 * 1.5 |
| 12.5 | LSQ-S5-04FM16 | 105.5 | 38 | २७ | २७ | एम 16 * 1.5 |
| 12.5 | LSQ-S5-04FM18 | 105.5 | 38 | २७ | २७ | एम 18 * 1.5 |
| 12.5 | LSQ-S5-04FM22 | 105.5 | 38 | २७ | २७ | एम 22 * 1.5 |
|--LSQ-S5 सॉकेट--|
| आईएसओ | पार्टनो। | रास | डी | हेक्स1 | ए | टी |
| 12.5 | LSQ-S5-04SM8L | 73.5 | 38 | २७ | 12 | एम 14 * 1.5 |
| 12.5 | LSQ-S5-04SM10L | 73.5 | 38 | २७ | 12 | एम 16 * 1.5 |
| 12.5 | LSQ-S5-04SM12L | 73.5 | 38 | २७ | 12 | एम 18 * 1.5 |
| 12.5 | LSQ-S5-04SM15L | 75.5 | 38 | २७ | 14 | एम 22 * 1.5 |
| 12.5 | LSQ-S5-04SM18L | 75.5 | 38 | २७ | 14 | एम 26 * 1.5 |
| 12.5 | LSQ-S5-04SM10S | 73.5 | 38 | २७ | 12 | एम 18 * 1.5 |
| 12.5 | LSQ-S5-04SM12S | 73.5 | 38 | २७ | 12 | एम 20 * 1.5 |
| 12.5 | LSQ-S5-04SM14S | 75.5 | 38 | २७ | 14 | एम 22 * 1.5 |
| 12.5 | LSQ-S5-04SM16S | 75.5 | 38 | २७ | 14 | एम 24 * 1.5 |
| 12.5 | LSQ-S5-04SM20S | 77.5 | 38 | 30 | 16 | एम 30 * 2 |
|--LSQ-S5 प्लग--|
| आईएसओ | पार्टनो। | एल.पी. | घ | सी | हेक्स1 | ए | टी |
| 12.5 | LSQ-S5-04PM8L | 58.5 | 20.5 | २७ | २७ | 12 | एम 14 * 1.5 |
| 12.5 | LSQ-S5-04PM10L | 58.5 | 20.5 | २७ | २७ | 12 | एम 16 * 1.5 |
| 12.5 | LSQ-S5-04PM12L | 58.5 | 20.5 | २७ | २७ | 12 | एम 18 * 1.5 |
| 12.5 | LSQ-S5-04PM15L | ६०.५ | 20.5 | २७ | २७ | 14 | एम 22 * 1.5 |
| 12.5 | LSQ-S5-04PM18L | ६०.५ | 20.5 | २७ | २७ | 14 | एम 26 * 1.5 |
| 12.5 | LSQ-S5-04PM10S | 58.5 | 20.5 | २७ | २७ | 12 | एम 18 * 1.5 |
| 12.5 | LSQ-S5-04PM12S | 58.5 | 20.5 | २७ | २७ | 12 | एम 20 * 1.5 |
| 12.5 | LSQ-S5-04PM14S | ६०.५ | 20.5 | २७ | २७ | 14 | एम 22 * 1.5 |
| 12.5 | LSQ-S5-04PM16S | ६०.५ | 20.5 | २७ | २७ | 14 | एम 24 * 1.5 |
| 12.5 | LSQ-S5-04PM20S | 62.5 | 20.5 | २७ | 30 | 16 | एम 30 * 2 |
|--LSQ-S5 युग्मित--|
| आईएसओ | पार्टनो। | ली | घ | हेक्स1 | HEX2 | टी |
| 12.5 | LSQ-S5-04-8L | 109.5 | 38 | २७ | २७ | एम 14 * 1.5 |
| 12.5 | LSQ-S5-04-10L | 109.5 | 38 | २७ | २७ | एम 16 * 1.5 |
| 12.5 | LSQ-S5-04-12L | 109.5 | 38 | २७ | २७ | एम 18 * 1.5 |
| 12.5 | LSQ-S5-04-15L | 113.5 | 38 | २७ | २७ | एम 22 * 1.5 |
| 12.5 | LSQ-S5-04-18L | 113.5 | 38 | २७ | २७ | एम 26 * 1.5 |
| 12.5 | एलएसक्यू-एस5-04-10एस | 109.5 | 38 | २७ | २७ | एम 18 * 1.5 |
| 12.5 | LSQ-S5-04-12S | 109.5 | 38 | २७ | २७ | एम 20 * 1.5 |
| 12.5 | LSQ-S5-04-14S | 113.5 | 38 | २७ | २७ | एम 22 * 1.5 |
| 12.5 | LSQ-S5-04-16S | 113.5 | 38 | २७ | २७ | एम 24 * 1.5 |
| 12.5 | LSQ-S5-04-20S | ११५.५ | 38 | 30 | 30 | एम 30 * 2 |
|--LSQ-S5C सॉकेट--|
| आईएसओ | पार्टनो। | रास | डी | हेक्स1 | HEX2 | टी |
| 12.5 | LSQ-S5C-04SM8L | 87 | 38 | २७ | 19 | एम 14 * 1.5 |
| 12.5 | LSQ-S5C-04SM10L | 87 | 38 | २७ | 24 | एम 16 * 1.5 |
| 12.5 | LSQ-S5C-04SM12L | 87 | 38 | २७ | 24 | एम 18 * 1.5 |
| 12.5 | LSQ-S5C-04SM15L | 89 | 38 | २७ | २७ | एम 22 * 1.5 |
| 12.5 | LSQ-S5C-04SM18L | 89 | 38 | २७ | 30 | एम 26 * 1.5 |
| 12.5 | LSQ-S5C-04SM10S | 87 | 38 | २७ | 24 | एम 18 * 1.5 |
| 12.5 | LSQ-S5C-04SM12S | 87 | 38 | २७ | २७ | एम 20 * 1.5 |
| 12.5 | LSQ-S5C-04SM14S | 89 | 38 | २७ | २७ | एम 22 * 1.5 |
| 12.5 | LSQ-S5C-04SM16S | 89 | 38 | २७ | 30 | एम 24 * 1.5 |
| 12.5 | LSQ-S5C-04SM20S | ९६ | 38 | 30 | 36 | एम 30 * 2 |
|--LSQ-S5C प्लग--|
| आईएसओ | पार्टनो। | एल.पी. | घ | सी | हेक्स1 | हेक्स3 | टी |
| 12.5 | LSQ-S5C-04PM8L | 72 | 20.5 | २७ | 19 | २७ | एम 14 * 1.5 |
| 12.5 | LSQ-S5C-04PM10L | 72 | 20.5 | २७ | 24 | २७ | एम 16 * 1.5 |
| 12.5 | LSQ-S5C-04PM12L | 72 | 20.5 | २७ | 24 | २७ | एम 18 * 1.5 |
| 12.5 | LSQ-S5C-04PM15L | ७४ | 20.5 | २७ | २७ | २७ | एम 22 * 1.5 |
| 12.5 | LSQ-S5C-04PM18L | ७४ | 20.5 | २७ | 30 | २७ | एम 26 * 1.5 |
| 12.5 | LSQ-S5C-04PM10S | 72 | 20.5 | २७ | 24 | २७ | एम 18 * 1.5 |
| 12.5 | LSQ-S5C-04PM12S | 72 | 20.5 | २७ | २७ | २७ | एम 20 * 1.5 |
| 12.5 | LSQ-S5C-04PM14S | ७४ | 20.5 | २७ | २७ | २७ | एम 22 * 1.5 |
| 12.5 | LSQ-S5C-04PM16S | ७४ | 20.5 | २७ | 30 | २७ | एम 24 * 1.5 |
| 12.5 | LSQ-S5C-04PM20S | 81 | 20.5 | २७ | 36 | 30 | एम 30 * 2 |
|--LSQ-S5C युग्मन फिटिंग--|
| आईएसओ | भाग संख्या | ली | डी | हेक्स1 | HEX2 | हेक्स3 | टी |
| 12.5 | LSQ-S5C-04-8L | १३७.५ | 38 | २७ | 19 | २७ | एम 14 * 1.5 |
| 12.5 | LSQ-S5C-04-10L | १३७.५ | 38 | २७ | 24 | २७ | एम 16 * 1.5 |
| 12.5 | LSQ-S5C-04-12L | १३७.५ | 38 | २७ | 24 | २७ | एम 18 * 1.5 |
| 12.5 | LSQ-S5C-04-15L | १४३.५ | 38 | २७ | २७ | २७ | एम 22 * 1.5 |
| 12.5 | LSQ-S5C-04-18L | १४३.५ | 38 | २७ | 30 | २७ | एम 26 * 1.5 |
| 12.5 | LSQ-S5C-04-10S | १३७.५ | 38 | २७ | 24 | २७ | एम 18 * 1.5 |
| 12.5 | LSQ-S5C-04-12S | १३७.५ | 38 | २७ | २७ | २७ | एम 20 * 1.5 |
| 12.5 | LSQ-S5C-04-14S | १३७.५ | 38 | २७ | २७ | २७ | एम 22 * 1.5 |
| 12.5 | LSQ-S5C-04-16S | १४३.५ | 38 | २७ | 30 | २७ | एम 24 * 1.5 |
| 12.5 | LSQ-S5C-04-20S | 145.5 | 38 | 30 | 36 | 30 |
एम 30 * 2 |
