उत्पाद का विवरण
उत्पत्ति के प्लेस: Ningbo, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: एलएसक्यू-एफएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार।
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार।
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन according
मानक: |
आईएसओ 16028 श्रृंखला, फ्लैट चेहरा |
WP: |
कार्य दबाव 5,000 साई (345 बार) |
सामग्री: |
कार्बन स्टील |
आकार: |
1/4' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
आईएसओ 16028 श्रृंखला, फ्लैट चेहरा |
WP: |
कार्य दबाव 5,000 साई (345 बार) |
सामग्री: |
कार्बन स्टील |
आकार: |
1/4' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |

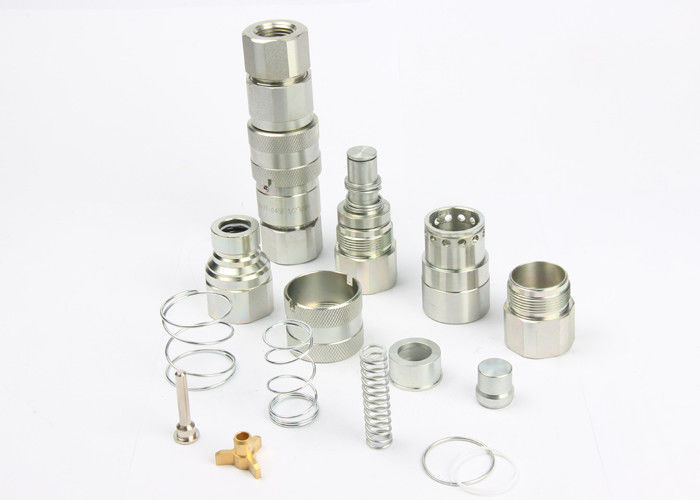

LSQ-FF, ISO16028, फ्लैट फेस, नॉन-स्पिल वाल्विंग टाइप हाइड्रोलिक क्विक कपलिंग, पार्कर FEM/FEC सीरीज
अनुप्रयोग:
• स्किड लोडर अटैचमेंट
• हाइड्रोलिक उपकरण
| शरीर का आकार (में) | 1/4(02) | 3/8(03) | 1/2(04) | 5/8(06) | 3/4(08) | 1(10) | 1-1/2(12) | 2(16) |
| रेटेड दबाव (पीएसआई) | 5000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| रेटेड प्रवाह (जीपीएम) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| रिसाव (एमएल) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
| (अधिकतम प्रति डिस्कनेक्ट) | ||||||||
| तापमान सीमा | -20℃ से +120℃ | |||||||
| रोंटैन्डर्ड सील सामग्री एनबीआर | ||||||||
• सपाट चेहरे को साफ करना आसान है, जिससे हाइड्रोलिक सर्किट में संदूषण को कम करने में मदद मिलती है।
• कनेक्शन/डिस्कनेक्शन के दौरान तरल पदार्थ की न्यूनतम हानि, पर्यावरण को द्रव हानि को कम करना।
• कनेक्शन/डिस्कनेक्शन के दौरान न्यूनतम वायु समावेशन, सर्किट के सही कार्य को बढ़ाना।
• रैखिक प्रवाह आंतरिक अशांति और दबाव ड्रॉप को कम करता है, पूरे सिस्टम में सर्किट दक्षता बनाए रखता है।
• आवेग दबाव पर अच्छा प्रतिरोध।
• कॉम्पैक्ट स्लिम डिजाइन।
• सुरक्षित और प्रयोग करने में आसान।
• LSQ-FF श्रृंखला ISO16028 के मानक के अनुरूप है।
• पार्कर फेम सीरीज, स्टूची एफआईआरजी सीरीज, एयरोक्विप एफडी89 सीरीज और हैनसेन एफएफ सीरीज के साथ संगत।
| आईएसओ | भाग संख्या | रास | घ | हेक्स1 | ए | टी |
| 6.3 | एलएसक्यू-एफएफ-02एसएफ | 58.2 | 28 | 20 | 14 | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-एफएफ-03एसएफ | 68.2 | 32 | 24 | 14 | G3/8 एनपीटी3/8 |
| 10 | एलएसक्यू-एफएफ-03एसएफ | 72.2 | 32 | २७ | १८ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04एसएफ | 75 | 38 | 32 | १८ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04एसएफ | 79 | 38 | 36 | 22 | जी३/४ एनपीटी३/४ |
| 16 | एलएसक्यू-एफएफ-06एसएफ | 80 | 42 | 36 | 22 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08एसएफ | 99.8 | 48 | 41 | 22 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08एसएफ | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
| 25 | एलएसक्यू-एफएफ-10एसएफ | 111.5 | 56 | 55 | 24 | जी१-१/४ एनपीटी१-१/४ |
| - | एलएसक्यू-एफएफ-12एसएफ | १५० | 79.5 | 65 | 30 | जी१-१/२ एनपीटी१-१/२ |
| - | एलएसक्यू-एफएफ-16एसएफ | 167 | 98.5 | 85 | 31 | जी२ एनपीटी२ |
| आईएसओ | भाग संख्या | एल.पी. | घ | सी | HEX2 | ए | टी |
| 6.3 | एलएसक्यू-एफएफ-02पीएफ | 49.2 | १६.१ | 15.2 | 20 | 14 | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-एफएफ-03पीएफ | 55.8 | 19.7 | 19.5 | 24 | 14 | G3/8 एनपीटी3/8 |
| 10 | एलएसक्यू-एफएफ-03पीएफ | 59.8 | 19.7 | 19.5 | २७ | १८ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04पीएफ | 72 | २४.५ | २१.६ | 32 | १८ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04पीएफ | 76 | २४.५ | २१.६ | 36 | 22 | जी३/४ एनपीटी३/४ |
| 16 | एलएसक्यू-एफएफ-06पीएफ | 75.5 | २७ | २१.६ | 36 | 22 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08पीएफ | 93.8 | 30 | 29 | 41 | 22 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08पीएफ | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
| 25 | एलएसक्यू-एफएफ-10पीएफ | 90 | 36 | 34 | 55 | 24 | जी१-१/४ एनपीटी१-१/४ |
| - | एलएसक्यू-एफएफ-12पीएफ | 112 | 57 | 38 | 65 | 30 | जी१-१/२ एनपीटी१-१/२ |
| - | एलएसक्यू-एफएफ-16पीएफ | 123.9 | 73 | 40.5 | 75 | 31 | जी२ एनपीटी२ |
| आईएसओ | भाग संख्या | ली | घ | हेक्स1 | HEX2 | टी |
| 6.3 | एलएसक्यू-एफएफ-02 | 96.2 | 28 | 20 | 20 | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-एफएफ-03 | 108.4 | 32 | 24 | 24 | G3/8 एनपीटी3/8 |
| 10 | एलएसक्यू-एफएफ-03 | 116.4 | 32 | २७ | २७ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04 | 129.3 | 38 | 32 | 32 | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04 | १३७.३ | 38 | 36 | 36 | जी३/४ एनपीटी३/४ |
| 16 | एलएसक्यू-एफएफ-06 | १३८ | 42 | 36 | 36 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08 | 172.1 | 48 | 41 | 41 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | एलएसक्यू-एफएफ-10 | 178 | 56 | 55 | 55 | जी१-१/४ एनपीटी१-१/४ |
| - | एलएसक्यू-एफएफ-12 | २३३.४ | 79.5 | 65 | 65 | जी१-१/२ एनपीटी१-१/२ |
| - | एलएसक्यू-एफएफ-16 | 251.7 | 98.5 | 85 | 75 | जी२ एनपीटी२ |
