उत्पाद का विवरण
उत्पत्ति के प्लेस: निंगबो, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: एलएसक्यू-आरडी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन
मानक: |
NITTO TSP श्रृंखला के साथ संगत |
WP: |
कार्य दबाव 1000 psi (69 बार) |
सामग्री: |
पीतल या SS304 |
आकार: |
1/8"-1/2" |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
NITTO TSP श्रृंखला के साथ संगत |
WP: |
कार्य दबाव 1000 psi (69 बार) |
सामग्री: |
पीतल या SS304 |
आकार: |
1/8"-1/2" |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |

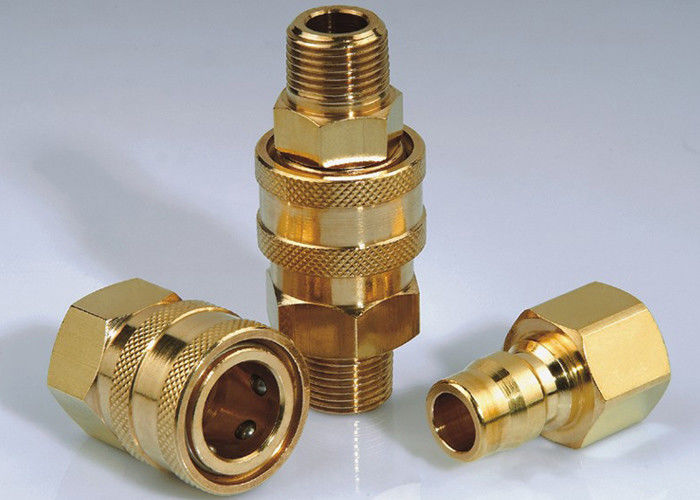

LSQ-RD, उच्च प्रवाह, गैर वाल्व, जापानी प्रकार, पीतल या SS304 में हाइड्रोलिक युग्मन
वर्णनात्मकः
LSQ-RD जापानी प्रकार हाइड्रोलिक त्वरित युग्मन
अनुप्रयोगः एलएसक्यू-आरडी सीरीज गैर-वाल्स्ड युग्मन हैं जहां अधिकतम प्रवाह की आवश्यकता होती है।खुला छेद किसी भी त्वरित युग्मन डिजाइन में सबसे कम दबाव गिरावट प्रदान करता है और उच्च दबाव वाले पानी और भाप वाशर जैसे अनुप्रयोगों के लिए आदर्श है, कालीन क्लीनर और मोल्ड शीतलक लाइनों और कई अन्य गैर-वाल्व्ड अनुप्रयोगों।
विनिर्देशः
| शरीर का आकार ((में) | 1/8 | चौथाई | 3/8 | आधा |
| दर दबाव (पीएसआई) | ||||
| ब्रास सीपीएलआर/एनपीएल | 1000 | 1000 | 1000 | 1000 |
| एसएस सीपीएलआर/एनपीएल | 2000 | 2000 | 1500 | 1500 |
| नामित प्रवाह (जीपीएम) | 3 | 6 | 12 | 12 |
| तापमान रेंज (std सील) | -20°C से +120°C | |||
LSQ-RD विशेषताएं:
1दोनों हिस्सों में बिना वाल्व के चिकनी, खुली बोरिंग न्यूनतम दबाव में गिरावट प्रदान करती है और उन अनुप्रयोगों में आसान क्लैजिंग की अनुमति देती है जहां एक ही लाइनों का उपयोग एक से अधिक मीडिया के लिए किया जाता है।
2एलएसक्यू-आरडी युग्मक और निप्पल ठोस बार स्टॉक से मशीनीकृत होते हैं जो गुणवत्तापूर्ण युग्मन प्रदान करते हैं जो टिकाऊ होता है।
3एलएसक्यू-आरडी निप्पल मानक उत्पाद सामग्री के रूप में पीतल और 304 स्टेनलेस स्टील में उपलब्ध हैं।
4एलएसक्यू-आरडी निपल्स 304 स्टेनलेस स्टील, पीतल में उपलब्ध हैं।
5एलएसक्यू-आरडी एक "इंटरचेंज" युग्मन है क्योंकि यह आयामी और कार्यात्मक रूप से अन्य निर्माताओं द्वारा बनाए गए समान युग्मनों के साथ इंटरचेंज हो सकता है।
6. NITTO TSP सीरीज के साथ संगत.
प्रदर्शनः परीक्षण द्रवः तेल-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa
LSQ-RD श्रृंखला (1/8",1/4",3/8",1/2") सॉकेट
| भाग नं. | एलएस | ¢ D | HEX1 | ए | टी |
| LSQ-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| भाग नं. | एलएस | ¢ D | HEX1 | ए | टी |
| LSQ-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| LSQ-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| LSQ-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| LSQ-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| LSQ-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
प्लग
| भाग नं. | एलपी | सी | HEX2 | ए | टी |
| LSQ-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| LSQ-RD-02PF | 35 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PF | 38 | 21.2 | 21 | 13 | ZG3/8 |
| LSQ-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| LSQ-RD-06PF | 50 | 28 | 32 | 18 | ZG3/4 |
| LSQ-RD-08PF | 61 | 36 | 41 | 22 | ZG1 |
| भाग नं. | एलपी | सी | HEX1 | ए | टी |
| LSQ-RD-01PM | 32 | 15.5 | 12 | 9 | ZG1/8 |
| LSQ-RD-02PM | 38 | 18 | 17 | 13 | ZG1/4 |
| LSQ-RD-03PM | 43 | 21.2 | 19 | 13 | ZG3/8 |
| LSQ-RD-04PM | 52 | 24.5 | 23 | 17 | ZG1/2 |
| LSQ-RD-06PM | 56 | 28 | 29 | 18 | ZG3/4 |
| LSQ-RD-08PM | 73 | 36 | 41 | 22 | ZG1 |
