उत्पाद का विवरण
उत्पत्ति के प्लेस: Ningbo, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: एलएसक्यू-एफएफ
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार।
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार।
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन according
मानक: |
आईएसओ 16028 श्रृंखला, फ्लैट चेहरा |
WP: |
कार्य दबाव 5,000 साई (345 बार) |
सामग्री: |
कार्बन स्टील |
आकार: |
1/4' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
आईएसओ 16028 श्रृंखला, फ्लैट चेहरा |
WP: |
कार्य दबाव 5,000 साई (345 बार) |
सामग्री: |
कार्बन स्टील |
आकार: |
1/4' - 2' |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |

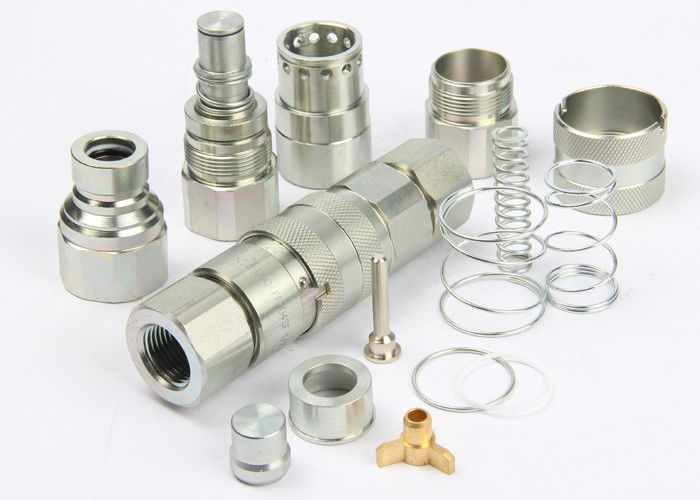

LSQ-FF, ISO16028, फ्लैट फेस, कार्बन स्टील में नॉन-स्पिल वाल्विंग टाइप क्विक कपलिंग, क्रोम थ्री
अनुप्रयोग:
• स्किड लोडर अटैचमेंट
• हाइड्रोलिक उपकरण
| शरीर का आकार (में) | 1/4(02) | 3/8(03) | 1/2(04) | 5/8(06) | 3/4(08) | 1(10) | 1-1/2(12) | 2(16) |
| रेटेड दबाव (पीएसआई) | 5000 | 4350 |
4350 |
3625 | 3625 | 3000 | 3000 | 3000 |
| रेटेड प्रवाह (जीपीएम) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| रिसाव (एमएल) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
| (अधिकतम प्रति डिस्कनेक्ट) | ||||||||
| तापमान सीमा | -20 ℃ से + 120 ℃ | |||||||
| रोंटैन्डर्ड सील सामग्री एनबीआर | ||||||||
फायदे
1, दूषित पदार्थों के प्रवेश को रोकने के लिए फ्लैट संभोग चेहरे आसानी से साफ हो जाते हैं।
2, सुव्यवस्थित आंतरिक प्रवाह पथ दबाव ड्रॉप को कम करता है।
3, गैर-स्पिल डिज़ाइन कनेक्शन और डिस्कनेक्शन के दौरान द्रव हानि से बचाता है।
?4, कनेक्शन के दौरान कोई हवाई घुसपैठ नहीं।
?5, लॉकिंग स्लीव आकस्मिक वियोग को रोकता है।
?6, द्वि-दिशात्मक प्रवाह।
7, LSQ-FF श्रृंखला ISO16028 के मानक के अनुरूप है।
8, पार्कर फेम सीरीज, स्टूची एफआईआरजी सीरीज, एयरोक्विप एफडी89 सीरीज और हंसन एफएफ सीरीज के साथ संगत।
| आईएसओ | भाग संख्या | रास | घ | हेक्स1 | ए | टी |
| 6.3 | एलएसक्यू-एफएफ-02एसएफ | 58.2 | 28 | 20 | 14 | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-एफएफ-03एसएफ | 68.2 | 32 | 24 | 14 | G3/8 एनपीटी3/8 |
| 10 | एलएसक्यू-एफएफ-03एसएफ | 72.2 | 32 | २७ | १८ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04एसएफ | 75 | 38 | 32 | १८ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04एसएफ | 79 | 38 | 36 | 22 | जी३/४ एनपीटी३/४ |
| 16 | एलएसक्यू-एफएफ-06एसएफ | 80 | 42 | 36 | 22 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08एसएफ | 99.8 | 48 | 41 | 22 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08एसएफ | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
| 25 | एलएसक्यू-एफएफ-10एसएफ | 111.5 | 56 | 55 | 24 | जी१-१/४ एनपीटी१-१/४ |
| - | एलएसक्यू-एफएफ-12एसएफ | १५० | 79.5 | 65 | 30 | जी१-१/२ एनपीटी१-१/२ |
| - | एलएसक्यू-एफएफ-16एसएफ | 167 | 98.5 | 85 | 31 | जी२ एनपीटी२ |
| आईएसओ | भाग संख्या | एल.पी. | घ | सी | HEX2 | ए | टी |
| 6.3 | एलएसक्यू-एफएफ-02पीएफ | 49.2 | १६.१ | 15.2 | 20 | 14 | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-एफएफ-03पीएफ | 55.8 | 19.7 | 19.5 | 24 | 14 | G3/8 एनपीटी3/8 |
| 10 | एलएसक्यू-एफएफ-03पीएफ | 59.8 | 19.7 | 19.5 | २७ | १८ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04पीएफ | 72 | २४.५ | २१.६ | 32 | १८ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04पीएफ | 76 | २४.५ | २१.६ | 36 | 22 | जी३/४ एनपीटी३/४ |
| 16 | एलएसक्यू-एफएफ-06पीएफ | 75.5 | २७ | २१.६ | 36 | 22 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08पीएफ | 93.8 | 30 | 29 | 41 | 22 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08पीएफ | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
| 25 | एलएसक्यू-एफएफ-10पीएफ | 90 | 36 | 34 | 55 | 24 | जी१-१/४ एनपीटी१-१/४ |
| - | एलएसक्यू-एफएफ-12पीएफ | 112 | 57 | 38 | 65 | 30 | जी१-१/२ एनपीटी१-१/२ |
| - | एलएसक्यू-एफएफ-16पीएफ | 123.9 | 73 | 40.5 | 75 | 31 | जी२ एनपीटी२ |
| आईएसओ | भाग संख्या | ली | घ | हेक्स1 | HEX2 | टी |
| 6.3 | एलएसक्यू-एफएफ-02 | 96.2 | 28 | 20 | 20 | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-एफएफ-03 | 108.4 | 32 | 24 | 24 | G3/8 एनपीटी3/8 |
| 10 | एलएसक्यू-एफएफ-03 | 116.4 | 32 | २७ | २७ | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04 | 129.3 | 38 | 32 | 32 | जी१/२ एनपीटी१/२ |
| 12.5 | एलएसक्यू-एफएफ-04 | १३७.३ | 38 | 36 | 36 | जी३/४ एनपीटी३/४ |
| 16 | एलएसक्यू-एफएफ-06 | १३८ | 42 | 36 | 36 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08 | 172.1 | 48 | 41 | 41 | जी३/४ एनपीटी३/४ |
| 19 | एलएसक्यू-एफएफ-08 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
| 25 | एलएसक्यू-एफएफ-10 | 178 | 56 | 55 | 55 | जी१-१/४ एनपीटी१-१/४ |
| - | एलएसक्यू-एफएफ-12 | २३३.४ | 79.5 | 65 | 65 | जी१-१/२ एनपीटी१-१/२ |
| - | एलएसक्यू-एफएफ-16 | 251.7 | 98.5 | 85 | 75 | जी२ एनपीटी२ |
