उत्पाद का विवरण
उत्पत्ति के प्लेस: निंगबो, चीन (मुख्यभूमि)
ब्रांड नाम: SONGQIAO
मॉडल संख्या: एलएसक्यू-आरडी
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: मानक निर्यात पैकेज या ग्राहकों के अनुरोध के अनुसार
प्रसव के समय: 30 दिनों के भीतर या ग्राहकों की आवश्यकता के अनुसार
आपूर्ति की क्षमता: विधानसभा कार्यशाला की क्षमता के अनुसार 50,000 पीसी / दिन
मानक: |
NITTO TSP श्रृंखला के साथ संगत |
WP: |
कार्य दबाव 1000 psi (69 बार) |
सामग्री: |
पीतल या SS304 |
आकार: |
1/8"-1/2" |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |
मानक: |
NITTO TSP श्रृंखला के साथ संगत |
WP: |
कार्य दबाव 1000 psi (69 बार) |
सामग्री: |
पीतल या SS304 |
आकार: |
1/8"-1/2" |
धागा: |
बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई |
संबंध: |
लॉकिंग बॉल्स |

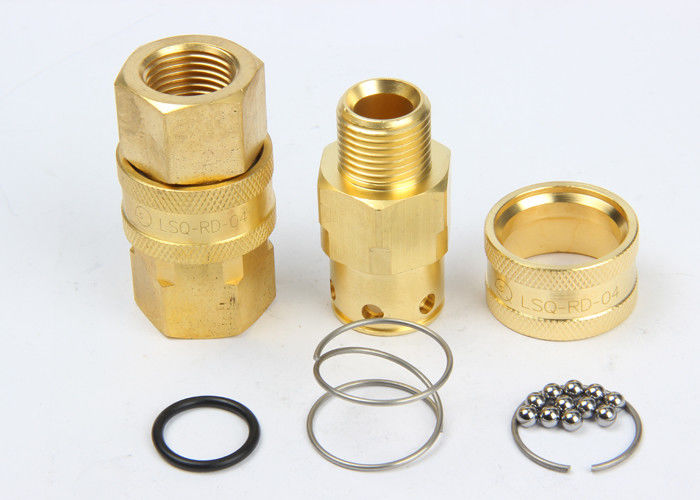

LSQ-RD, हाई फ्लो, वाल्वलेस स्ट्रक्चर, NITTO TSP के साथ इंटरचेंज, पीतल या SS304 में हाइड्रोलिक कपलिंग
विवरण:
विशेष विवरण:
| शरीर का आकार (में) | 1/8 | 1/4 | 3/8 | 1/2 |
| दर दबाव (पीएसआई) | ||||
| पीतल Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| एसएस सीपीएल/एनपीएल | 2000 | 2000 | 1500 | 1500 |
| रेटेड प्रवाह (जीपीएम) | 3 | 6 | 12 | 12 |
| तापमान रेंज (एसटीडी सील) | -20 ℃ से + 120 ℃ | |||
एलएसक्यू-आरडी विशेषताएं:
1. चिकनी, खुला बोर बिना किसी वाल्व के आधे हिस्से में न्यूनतम दबाव ड्रॉप प्रदान करता है और उन अनुप्रयोगों में आसान सफाई की अनुमति देता है जहां एक से अधिक मीडिया के लिए समान लाइनों का उपयोग किया जाता है।
2. एलएसक्यू-आरडी कप्लर्स और निपल्स को ठोस बार स्टॉक से तैयार किया जाता है जो टिकाऊ गुणवत्ता वाले युग्मन प्रदान करता है।
3. एलएसक्यू-आरडी निपल्स पीतल और 304 स्टेनलेस स्टील में मानक उत्पाद सामग्री के रूप में उपलब्ध हैं।
4. एलएसक्यू-आरडी निपल्स 304 स्टेनलेस स्टील, पीतल में उपलब्ध हैं।
5. एलएसक्यू-आरडी एक "इंटरचेंज" कपलिंग है क्योंकि डायमेंशनल और कार्यात्मक रूप से अन्य मैन्युफैक्चरर्स द्वारा बनाए गए समान कपलिंग के साथ इंटरचेंज कर सकते हैं।
6. निट्टो टीएसपी श्रृंखला के साथ संगत।
प्रदर्शन: परीक्षण द्रव: तेल -200 एसयूएस, 1 जीपीएम = 3.78 एल / मिनट, 1 पीएसआईडी = 0.0069 एमपीए
LSQ-RD श्रृंखला (1/8",1/4",3/8",1/2") सॉकेट
| भाग संख्या | रास | डी | हेक्स1 | ए | टी |
| एलएसक्यू-आरडी-01एसएफ | २७ | 17.5 | 14 | 9 | ZG1/8 |
| एलएसक्यू-आरडी-02एसएफ | 32 | 24 | 19 | १३ | ZG1 / 4 |
| एलएसक्यू-आरडी-03एसएफ | 35.8 | २८.३ | 23 | १३ | ZG3/8 |
| एलएसक्यू-आरडी-04एसएफ | 42.6 | 35 | 29 | 17 | जेडजी 1/2 |
| एलएसक्यू-आरडी-06एसएफ | 49.5 | 41 | 36 | १८ | जेडजी 3/4 |
| एलएसक्यू-आरडी-08एसएफ | 59.3 | 57.8 | 50 | 22 | ZG1 |
| भाग संख्या | रास | डी | हेक्स1 | ए | टी |
| एलएसक्यू-आरडी-01एसएम | 30 | 17.5 | 14 | 9 | ZG1/8 |
| एलएसक्यू-आरडी-02एसएम | 42 | 24 | 19 | १३ | ZG1 / 4 |
| एलएसक्यू-आरडी-03एसएम | 46.3 | २८.३ | 23 | १३ | ZG3/8 |
| एलएसक्यू-आरडी-04एसएम | 56.1 | 35 | 29 | 17 | जेडजी 1/2 |
| एलएसक्यू-आरडी-06एसएम | ६१ | 41 | 36 | १८ | जेडजी 3/4 |
| एलएसक्यू-आरडी-08एसएम | ६७.३ | 57.8 | 50 | 22 | ZG1 |
प्लग
| भाग संख्या | एल.पी. | सी | HEX2 | ए | टी |
| एलएसक्यू-आरडी-01पीएफ | 26 | 15.5 | 14 | 9 | ZG1/8 |
| एलएसक्यू-आरडी-02पीएफ | 35 | १८ | 17 | १३ | ZG1 / 4 |
| एलएसक्यू-आरडी-03पीएफ | 38 | 21.2 | 21 | १३ | ZG3/8 |
| एलएसक्यू-आरडी-04पीएफ | 45 | २४.५ | 29 | 17 | जेडजी 1/2 |
| एलएसक्यू-आरडी-06पीएफ | 50 | 28 | 32 | १८ | जेडजी 3/4 |
| एलएसक्यू-आरडी-08पीएफ | ६१ | 36 | 41 | 22 | ZG1 |
| भाग संख्या | एल.पी. | सी | हेक्स1 | ए | टी |
| एलएसक्यू-आरडी-01 पीएम | 32 | 15.5 | 12 | 9 | ZG1/8 |
| एलएसक्यू-आरडी-02 अपराह्न | 38 | १८ | 17 | १३ | ZG1 / 4 |
| एलएसक्यू-आरडी-03 अपराह्न | 43 | 21.2 | 19 | १३ | ZG3/8 |
| एलएसक्यू-आरडी-04 पीएम | 52 | २४.५ | 23 | 17 | जेडजी 1/2 |
| एलएसक्यू-आरडी-06 पीएम | 56 | 28 | 29 | १८ | जेडजी 3/4 |
| एलएसक्यू-आरडी-08 पीएम | 73 | 36 | 41 | 22 | ZG1 |
