| मानक: | आईएसओ 5675 श्रृंखला, गेंद वाल्व | WP: | कार्य दबाव 5,000 साई (345 बार) |
|---|---|---|---|
| सामग्री: | कार्बन स्टील | आकार: | 1/4' - 1' |
| धागा: | बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई | संबंध: | लॉकिंग बॉल्स |
| हाई लाइट: | बॉल वाल्व टाइप हाइड्रोलिक क्विक कपलर,LSQ-S4 हाइड्रोलिक लाइन क्विक कनेक्ट,ISO5675 हाइड्रोलिक क्विक डिस्कनेक्ट कपलिंग |
||

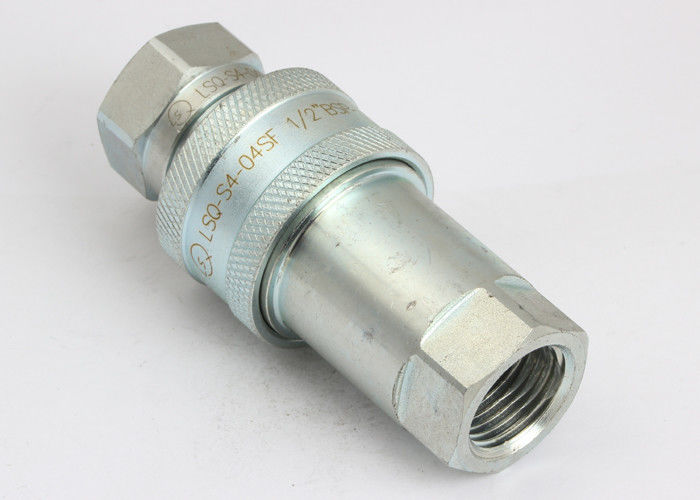

LSQ-S4, ISO5675, कार्बन स्टील, क्रोम थ्री में बॉल वाल्व टाइप हाइड्रोलिक क्विक कनेक्ट कपलिंग
वर्णन:
LSQ-S4 बॉल वाल्व टाइप हाइड्रोलिक क्विक कपलिंग (स्टील)
अनुप्रयोग: "LSQ-S4" एक बॉल वाल्व त्वरित कपलिंग श्रृंखला है, जो जस्ता चढ़ाया हुआ कार्बन स्टील में निर्मित है
सतह का उपचार।गेंद वाल्वों के अच्छे पहनने के प्रतिरोध के आधार पर, "एलएसक्यू-एस 4" युग्मन मुख्य रूप से कृषि अनुप्रयोगों में उपयोग किए जाते हैं।1/2 आकार अंतरराष्ट्रीय मानक आईएसओ 7241-1 "ए" के साथ इंटरचेंज करेगा।
विशेष विवरण:
| शरीर का आकार (में) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| रेटेड दबाव (पीएसआई) | 5000 | 4000 | 4000 | 3000 | 3000 |
| रेटेड प्रवाह (जीपीएम) | 3 | 6 | 12 | 28 | 50 |
| तापमान रेंज (एसटीडी जवानों) | -20 ℃ से + 120 ℃ | ||||
| मानक मुहर सामग्री | एनबीआर | ||||
एलएसक्यू-एस4 विशेषताएं:
1. अछूता रिसाव को रोकने के लिए उपलब्ध पॉपपेट वाल्व।
2. रेटेड कामकाजी दबाव के भीतर भारी शुल्क वाले हाइड्रोलिक अनुप्रयोगों में बीहड़ निर्भरता के लिए उपलब्ध बॉल वाल्व।
3. हार्ड, क्रोम मिश्र धातु गेंदों का उपयोग वाल्विंग के लिए किया जाता है, इसे वाल्व सीट पर स्प्रिंग्स द्वारा लोड किया जाता है।
4. वाल्व गेंद और गढ़ी हुई सीट के बीच धातु से धातु की सील प्रदान करता है।
5. स्थायित्व के लिए महत्वपूर्ण भागों को कठोर किया जाता है।
6. भरोसेमंद बॉल-लॉकिंग मैकेनिज्म मेटिंग हाफ को एक साथ रखता है।
7. सॉकेट और प्लग ठोस बार स्टॉक से सटीक रूप से तैयार किए गए हैं।
8. एलएसक्यू-एस 4 श्रृंखला आईएसओ 5675 के मानक के अनुरूप है।
9. पार्कर 4000 श्रृंखला और तेज़ एनवी / एनएस श्रृंखला के साथ संगत।
प्रदर्शन: परीक्षण द्रव: तेल-200एसयूएस,1जीपीएम=3.78ली/मिनट,1पीएसआईडी=0.0069एमपीए।
एलएसक्यू-एस4 सीरीज (1/4",3/8",1/2",3/4",1")
सॉकेट
| आईएसओ | पार्टनो। | रास | डी | हेक्स1 | ए | टी |
| 6.3 | एलएसक्यू-एस4-02एसएफ | 53.5 | 27.6 | 19 | 12.5 | जी1/4 एनपीटी1/4 |
| 10 | एलएसक्यू-एस4-03एसएफ | 63 | 34 | 24 | 13 | जी3/8 एनपीटी3/8 |
| 12.5 | एलएसक्यू-एस4-04एसएफ | 66.3 | 38.6 | 27 | 16 | जी1/2 एनपीटी1/2 |
| 20 | एलएसक्यू-एस4-06एसएफ | 82.5 | 48.2 | 34 | 19 | जी3/4 एनपीटी3/4 |
| 20 | एलएसक्यू-एस4-06एसएफ(ई) | 83.5 | 47.5 | 35 | 18 | जी3/4 एनपीटी3/4 |
| 25 | एलएसक्यू-एस4-08एसएफ | 96.5 | 56 | 41 | 21 | जी1 एनपीटी1 |
| नोट: LSQ-S4-06SF तेज़ इंटरचेंज, LSQ-S4-06SF(E) पार्कर इंटरचेंज | ||||||
प्लग करना
| आईएसओ | पार्टनो। | एल.पी. | डी | सी | हेक्स2 | ए | टी |
| 6.3 | एलएसक्यू-एस4-02पीएफ | 36 | 14.2 | 18.5 | 19 | 12.5 | जी1/4 एनपीटी1/4 |
| 10 | एलएसक्यू-एस4-03पीएफ | 40 | 19 | 22 | 24 | 13 | जी3/8 एनपीटी3/8 |
| 12.5 | एलएसक्यू-एस4-04पीएफ | 43.5 | 20.5 | 27 | 27 | 16 | जी1/2 एनपीटी1/2 |
| 20 | एलएसक्यू-एस4-06पीएफ | 53.5 | 28 | 32 | 34 | 19 | जी3/4 एनपीटी3/4 |
| 20 | एलएसक्यू-एस4-06पीएफ(ई) | 51 | 26.9 | 28.5 | 33.3 | 18 | जी3/4 एनपीटी3/4 |
| 25 | एलएसक्यू-एस4-08पीएफ | 63 | 31.3 | 38 | 41 | 21 | जी 1 "एनपीटी 1" |
| नोट: LSQ-S4-06SF तेज़ इंटरचेंज, LSQ-S4-06SF(E) पार्कर इंटरचेंज | |||||||
युग्मन फिटिंग
| आईएसओ | पार्टनो। | एल | डी | हेक्स1 | हेक्स2 | टी |
| 6.3 | एलएसक्यू-एस4-02 | 72.2 | 27.6 | 19 | 19 | जी1/4 एनपीटी1/4 |
| 10 | एलएसक्यू-एस4-03 | 82.6 | 34 | 24 | 24 | जी3/8 एनपीटी3/8 |
| 12.5 | एलएसक्यू-एस4-04 | 87.8 | 38.6 | 27 | 27 | जी1/2 एनपीटी1/2 |
| 20 | एलएसक्यू-एस4-06 | 107.8 | 48.2 | 34 | 34 | जी3/4 एनपीटी3/4 |
| 20 | एलएसक्यू-एस4-06(ई) | 102 | 47.5 | 35 | 33.5 | जी3/4 एनपीटी3/4 |
| 25 | एलएसक्यू-एस4-08 | 126.8 | 56.2 | 41 | 41 | जी1 एनपीटी1 |
| नोट: LSQ-S4-06SF तेज़ इंटरचेंज, LSQ-S4-06SF(E) पार्कर इंटरचेंज | ||||||
