उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मानक: | आईएसओ 5675 श्रृंखला, पॉपपेट वाल्व | WP: | 5,000 साई (345 बार) तक काम करने का दबाव |
|---|---|---|---|
| सामग्री: | कार्बन स्टील | आकार: | 1/4' - 1' |
| धागा: | बीएसपीपी, बीएसपीटी, एनपीटी, एनपीटीएफ, एसएई | संबंध: | लॉकिंग बॉल्स |
| हाई लाइट: | हाइड्रोलिक त्वरित युग्मक,हाइड्रोलिक लाइन त्वरित कनेक्ट |
||

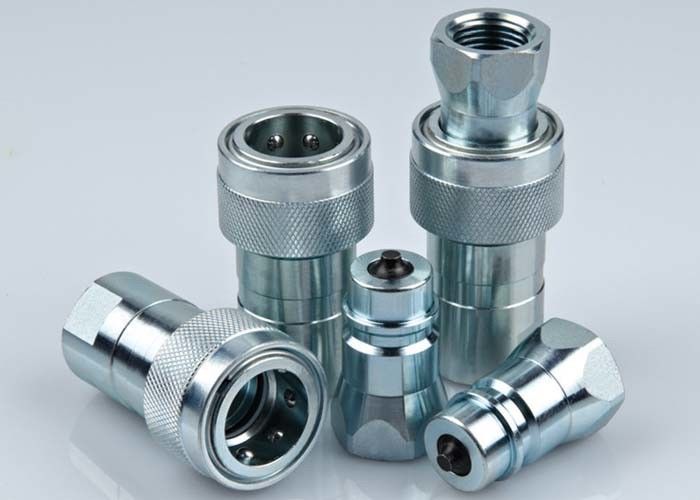

LSQ-PK, ISO5675, कार्बन स्टील में पॉपपेट वाल्व टाइप हाइड्रोलिक कपलिंग, क्रोम थ्री
विवरण:
एलएसक्यू-पीके क्लोज टाइप हाइड्रोलिक क्विक कपलिंग (स्टील)
अनुप्रयोग: LSQ-PK श्रृंखला उद्योग के लिए निर्माण उपकरण, वानिकी उपकरण, कृषि मशीनरी, तेल उपकरण, स्टील मिल मशीनरी और अन्य मांग वाले हाइड्रोलिक अनुप्रयोगों पर उपयोग के लिए एक सिद्ध डिजाइन लाती है।
विशेष विवरण:
| शरीर का आकार (में) | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
| रेटेड दबाव (पीएसआई) | 5000 | 4000 | 4000 | 3000 | 3000 |
| रेटेड प्रवाह (जीपीएम) | 3 | 6 | 12 | 28 | 50 |
| तापमान रेंज (एसटीडी सील) | -20℃ से +120℃ | ||||
| मानक सील सामग्री | एनबीआर | ||||
LSQ-PK सीरीज कपलिंग सुविधा:
1. अयुग्मित रिसाव को रोकने के लिए उपलब्ध पॉपपेट वाल्व।
2. प्रवाह को तेजी से रखने के लिए, रेटेड काम के दबाव के भीतर युग्मित होने पर पॉपपेट वाल्व स्वचालित रूप से खुलते हैं।
3. स्थायित्व के लिए महत्वपूर्ण भागों को कठोर किया जाता है।
4. भरोसेमंद बॉल-लॉकिंग तंत्र संभोग के हिस्सों को एक साथ रखता है।
5. सॉकेट और प्लग ठोस बार स्टॉक से सटीक मशीनीकृत होते हैं।
6. LSQ-PK श्रृंखला ISO5675 के मानक के अनुरूप है।
7. पार्कर 4000 सीरीज और फास्टर एनवी/एनएस सीरीज के साथ संगत
प्रदर्शन: परीक्षण द्रव: तेल -200 एसयूएस, 1 जीपीएम = 3.78 एल / मिनट, 1 पीएसआईडी = 0.0069 एमपीए।
एलएसक्यू-पीके सीरीज(1/4",3/8",1/2",3/4",1")
सॉकेट
| आईएसओ | पार्टनो। | रास | डी | हेक्स1 | ए | टी |
| 6.3 | एलएसक्यू-पीके-02एसएफ | 55.5 | २७.६ | २२.२ | 12.5 | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-पीके-03एसएफ | ६०.५ | 34 | 24 | १३ | G3/8 एनपीटी3/8 |
| 12.5 | एलएसक्यू-पीके-04एसएफ | ६८ | 38 | २७ | 16 | जी१/२ एनपीटी१/२ |
| 20 | एलएसक्यू-पीके-06एसएफ | 83 | 47.5 | 35 | १८ | जी३/४ एनपीटी३/४ |
| 20 | एलएसक्यू-पीके-06एसएफ (ई) | 82.5 | 48.2 | 34 | 19 | जी३/४ एनपीटी३/४ |
| 25 | एलएसक्यू-पीके-08एसएफ | 97.5 | 56.2 | 41 | 21 | G1 NPT1 |
| नोट: एलएसक्यू-पीके-06एसएफ पार्कर इंटरचेंज, एलएसक्यू-पीके-06एसएफ (ई) तेज) इंटरचेंज | ||||||
प्लग
| आईएसओ | पार्टनो। | एल.पी. | घ | सी | HEX2 | ए | टी | |
| 6.3 | एलएसक्यू-पीके-02पीएफ | 36 | 14.2 | 18.5 | 19 | 12.5 | जी१/४ एनपीटी१/४ | |
| 10 | एलएसक्यू-पीके-03पीएफ | 40 | 19 | 22 | 24 | १३ | G3/8 एनपीटी3/8 | |
| 12.5 | एलएसक्यू-पीके-04पीएफ | 46 | 20.5 | 29 | २७ | १८ | जी१/२ एनपीटी१/२ | |
| 20 | एलएसक्यू-पीके-06पीएफ | 51 | २६.९ | २८.५ | 33.3 | १८ | जी३/४ एनपीटी३/४ | |
| 20 | एलएसक्यू-पीके-06पीएफ (ई) | 53.5 | 28 | 32 | 34 | 19 | जी३/४ एनपीटी३/४ | |
| 25 | एलएसक्यू-पीके-08पीएफ | 64 | 31.3 | 34 | 41 | 21 | G1 "एनपीटी 1" | |
| नोट: एलएसक्यू-पीके-06पीएफ पार्कर इंटरचेंज, एलएसक्यू-पीके-06पीएफ (ई) तेज) इंटरचेंज | ||||||||
युग्मित
| आईएसओ | पार्टनो। | ली | डी | हेक्स1 | HEX2 | टी |
| 6.3 | एलएसक्यू-पीके-02 | 74.2 | २७.६ | २२.२ | 19 | जी१/४ एनपीटी१/४ |
| 10 | एलएसक्यू-पीके-03 | 80.2 | 34 | 24 | 24 | G3/8 एनपीटी3/8 |
| 12.5 | एलएसक्यू-पीके-04 | 92.3 | 38.5 | २७ | २७ | जी१/२ एनपीटी१/२ |
| 20 | एलएसक्यू-पीके-06 | 102.2 | 47.5 | 35 | 33.3 | जी३/४ एनपीटी३/४ |
| 20 | एलएसक्यू-पीके-06(ई) | 107.8 | 48.2 | 34 | 34 | जी३/४ एनपीटी३/४ |
| 25 | एलएसक्यू-पीके-08 | 128.8 | 56.2 | 41 | 41 | G1 NPT1 |
| नोट: एलएसक्यू-पीके-06 पार्कर इंटरचेंज, एलएसक्यू-पीके-06 (ई) तेज) इंटरचेंज | ||||||
